IP66-pixelbar van 45 mm hoog met RGB, warmwit én koudwit en Ra≥98

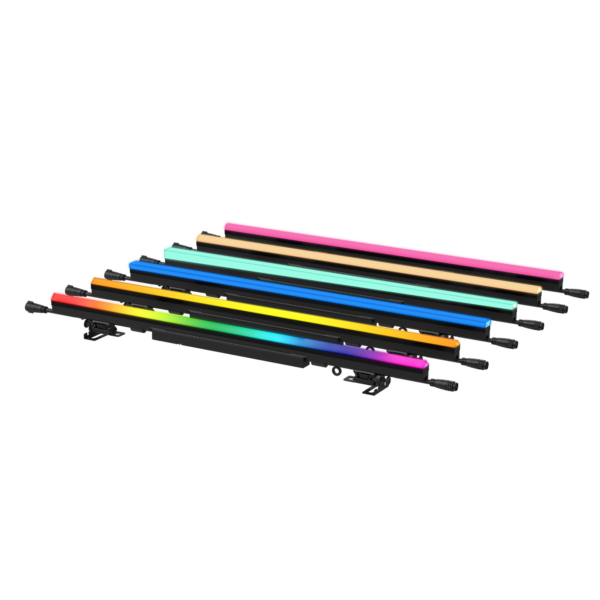

De Acme Pixel Line Slim is een pixelbar van één meter die nauwelijks opvalt tot hij aangaat: 82 mm diep, 45 mm hoog en 2,2 kg. In die behuizing zitten 48 leds van 1,2W die RGB, warmwit (2.700K) en koudwit (6.500K) combineren — goed voor 2.630 lumen met een kleurweergave van Ra≥98. Elke pixel is los aanstuurbaar, stroom en data lopen door één hybride connector, en met de meegeleverde vloerstandaards kantel je hem 180°. Zo is dezelfde bar een pixelstrip in de truss, een voetlicht op de vloer of — met de optionele junction bar — een geometrische vorm in het decor.
Pixelstrip, voetlicht en decorlijn in één armatuur

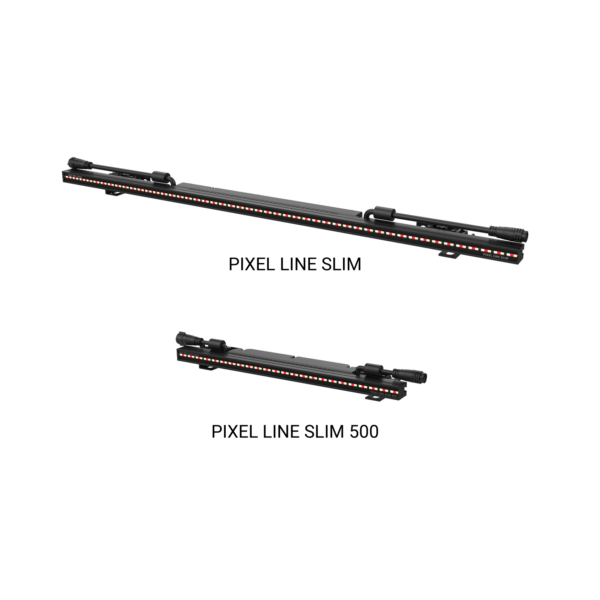

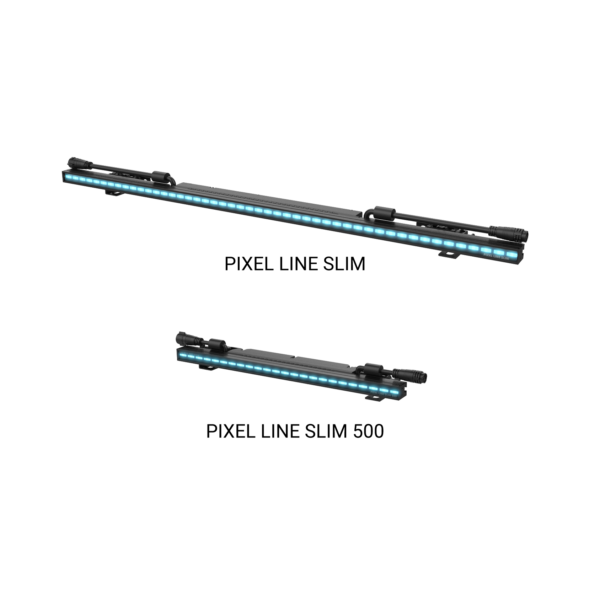

48 leds, los aanstuurbaar
Pixelmapping, verlopen en kleurmacro’s over de hele bar — elke led is een eigen pixel.
RGB plus warm- en koudwit
Verzadigde kleuren én bruikbaar wit uit dezelfde bar: 2.700K en 6.500K naast de RGB-laag.
Ra≥98 kleurweergave
Huidtinten, kostuums en decor blijven kloppen voor camera — Ra≥98 op warmwit, Ra≥96 op koudwit.
180° kantelbaar
Met de twee meegeleverde vloerstandaards zet je de bar op de vloer en richt je hem traploos van 0 tot 180°.
Eén kabel voor stroom en data
Hybride connectoren in en uit: doorlussen zonder aparte DMX-lijn, tot 32 bars op één JBOX Plus.
IP66 en 2,2 kg
Weerbestendig van -20 °C tot +45 °C, en licht genoeg om met twee handen te riggen.
Multi-source led: kleur waar het mag opvallen, wit waar het moet kloppen
Waar een klassieke pixelstrip alleen RGB doet, heeft de Pixel Line Slim per led ook een warmwitte en een koudwitte chip. Daardoor hoef je wit niet uit RGB te mengen — dat scheelt kleurzweem en levert een kleurweergave die zelfs voor camerawerk ruim voldoende is.
- 48 x 1,2W RGB/WW/CW-leds, individueel aanstuurbaar
- Kleurtemperatuur: warmwit 2.700K · koudwit 6.500K
- Kleurweergave: Ra≥98 (WW) en Ra≥96 (CW)
- Totale lichtopbrengst: 2.630 lumen
- Beam angle 74°, field angle 114°
- Strobe met variabele snelheid, dimmen 0-100% met 4 dimcurves
- Levensduur leds: 20.000 uur
Opgave fabrikant: opgenomen vermogen 50 W bij 100-240 V~ 50/60 Hz.
Elf DMX-modi, aangestuurd via de JBOX

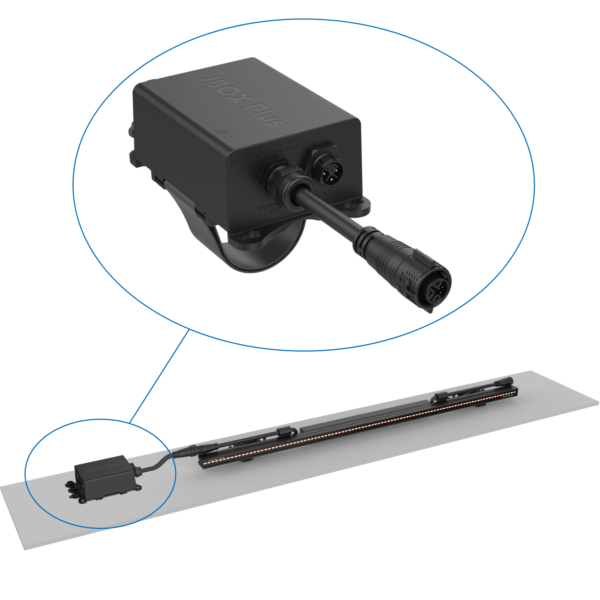

De bar zelf heeft hybride connectoren waar stroom én data doorheen gaan. De vertaalslag naar je lichttafel maak je met een JBOX of JBOX Plus: daar komt DMX512, Art-Net of sACN binnen, en vandaaruit lus je de bars door. Eén JBOX Plus voedt en stuurt tot 32 bars bij 240V/50Hz (16 bij 100V/60Hz).
- DMX-modi: 11, met 14 / 19 / 24 / 29 / 39 / 49 / 69 / 89 / 129 / 244 / 249 kanalen
- Protocollen: DMX512 (via JBOX Plus), RDM, Art-Net en sACN
- Bediening op de bar: 4-knops touchpanel met lcd-display
- Firmware-update via ethernet (IU-02 vanaf V1.8 voor update via JBOX Plus)

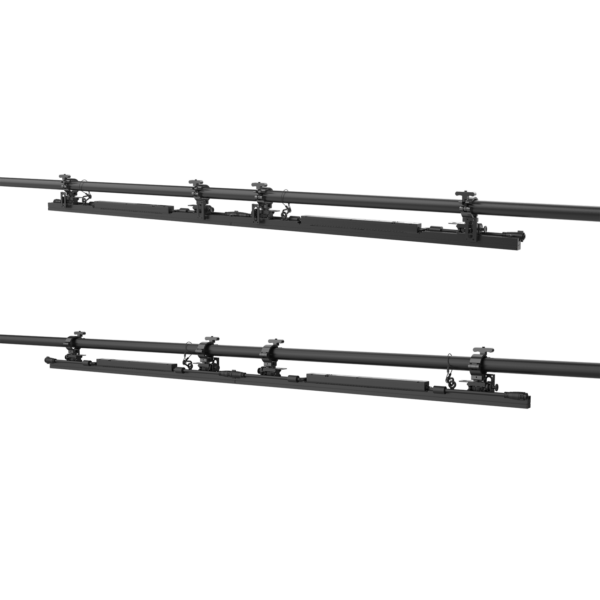

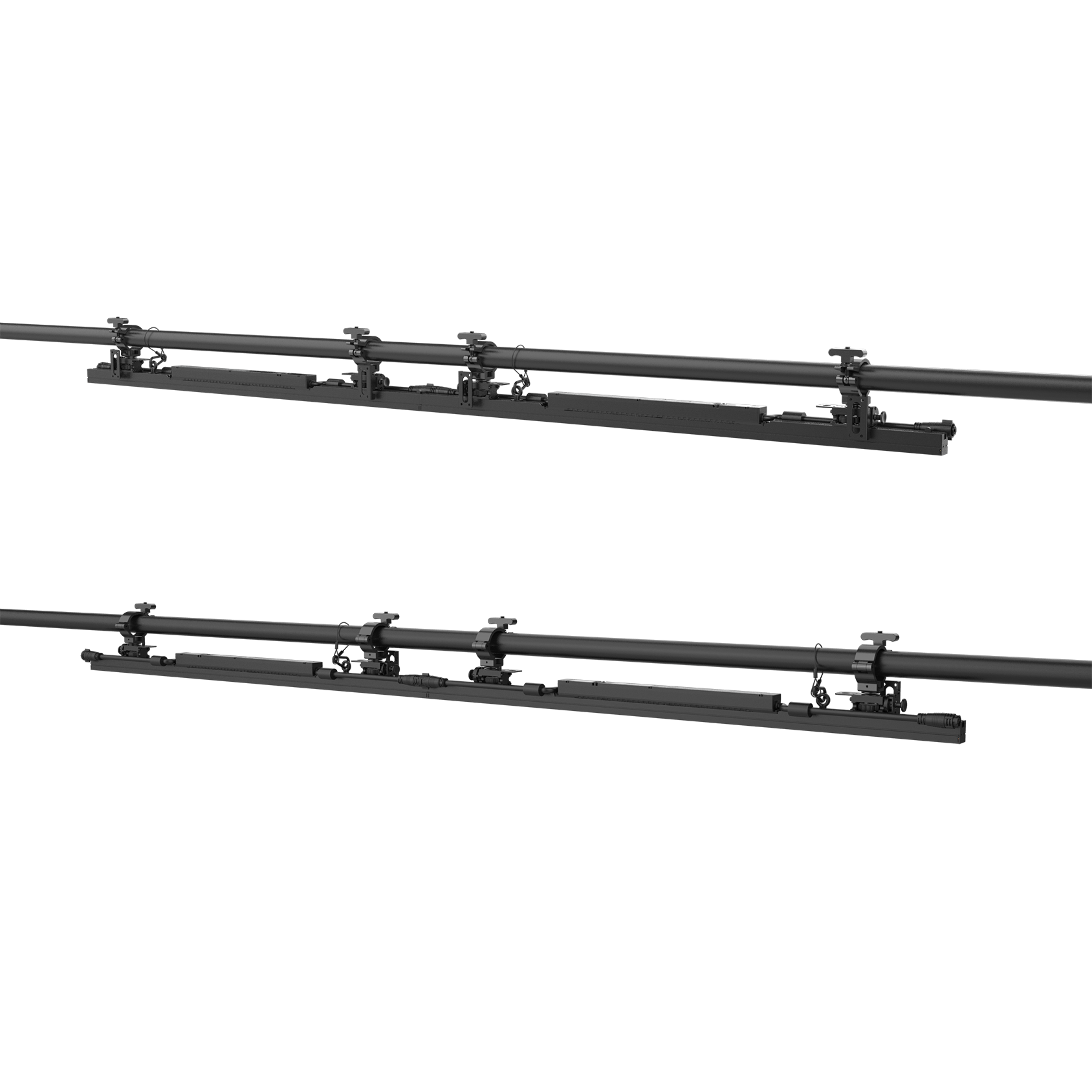

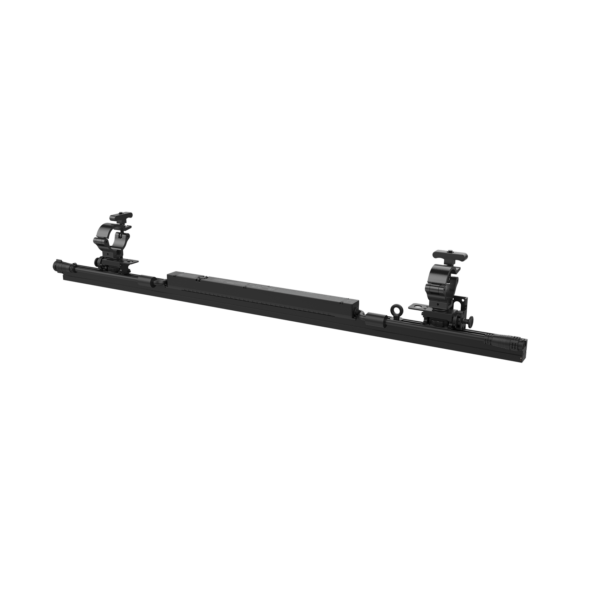

- Montage horizontaal in de truss met schuifrail en C-100 clamps, of op de vloer met de meegeleverde standaards
Let op: de JBOX of JBOX Plus is een los artikel en hoort niet standaard bij de bar. Reken er één in per cluster van maximaal 32 bars — wij rekenen de verdeling graag met je door.
Waar de Pixel Line Slim op zijn plek is
Concert en tour

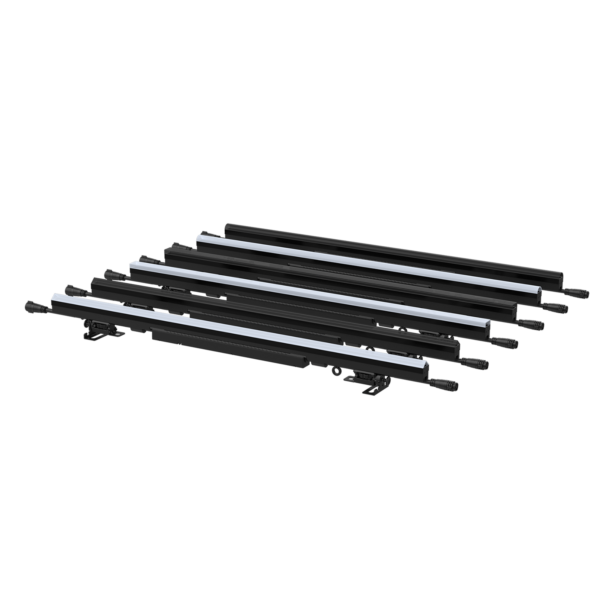

Pixelmapping in de truss zonder dat de bar zelf het beeld domineert — 45 mm hoog en 2,2 kg.
Theater en tv
Als voetlicht op de vloer, 180° gericht met de vloerstandaards, met wit dat op Ra≥98 klopt voor camera.
Decor en geometrie
Met de junction bar koppel je bars onder een hoek tot driehoeken, ruiten of lijnen die om het decor heen lopen.
Architectuur en buiten
IP66 van -20 °C tot +45 °C: doorlopende lijnen langs een gevel, trap of looppad, ook als het vriest of regent.
Diffusers, junction bar en aansluitmateriaal

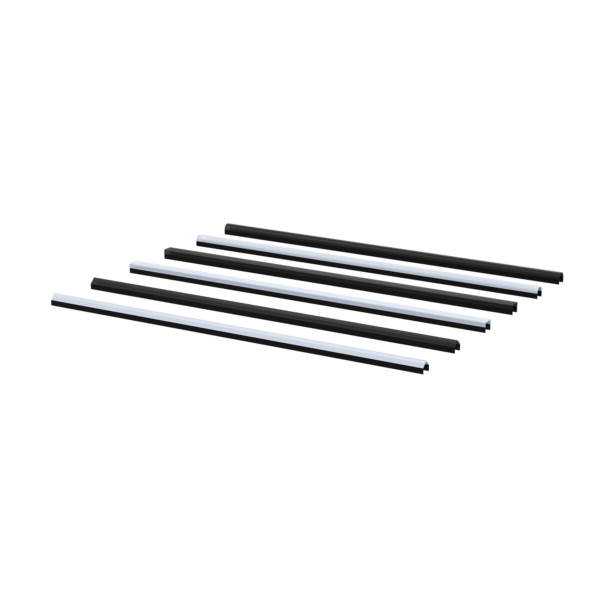

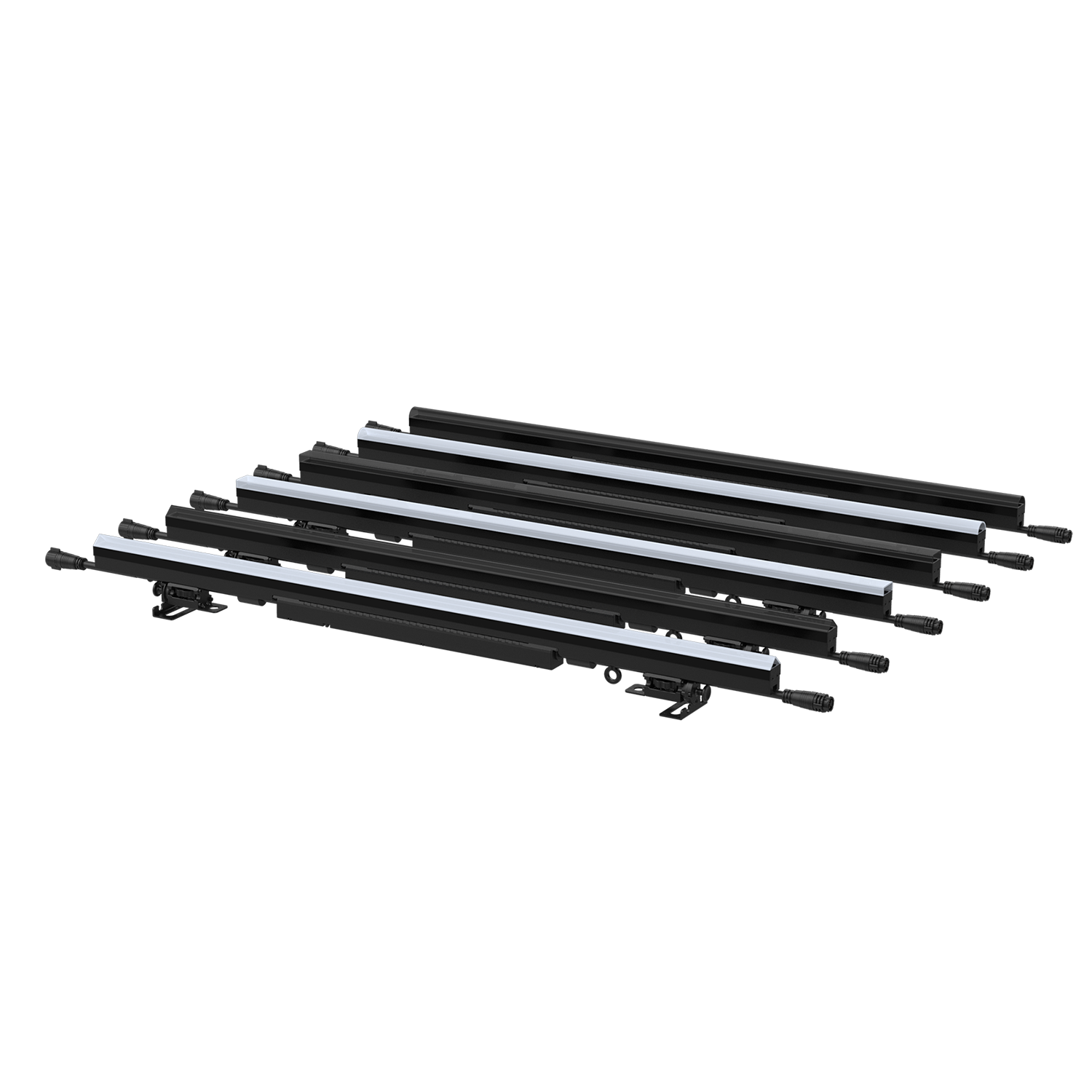

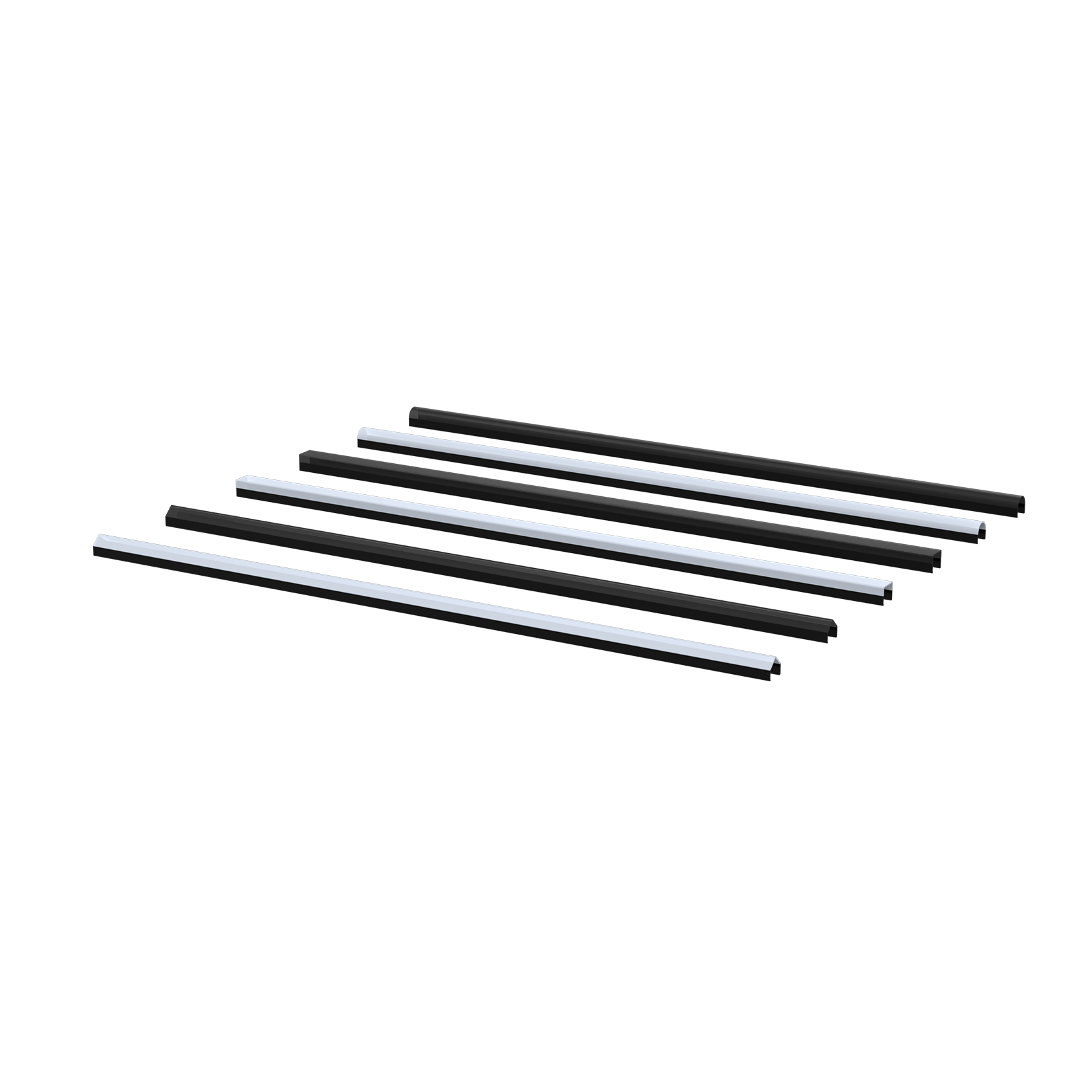

Drie diffusertypes — rond, vierkant en driehoekig, elk in zwart of wit — veranderen het karakter van de bar: van scherp afgetekende pixels naar een egale doorlopende lijn of een strakke geometrische vorm. De diffusers zijn per lengte verschillend; dit zijn de uitvoeringen die op deze bar passen.
Rond · zwart
Ordercode 3005006813
Rond · wit
Ordercode 3005006897
Vierkant · zwart
Ordercode 3005006814
Vierkant · wit
Ordercode 3005006895
Driehoekig · zwart
Ordercode 3005006815
Driehoekig · wit
Ordercode 3005006896
Aansluiten
Monteren
- Junction bar (63584478) — koppelen onder een hoek

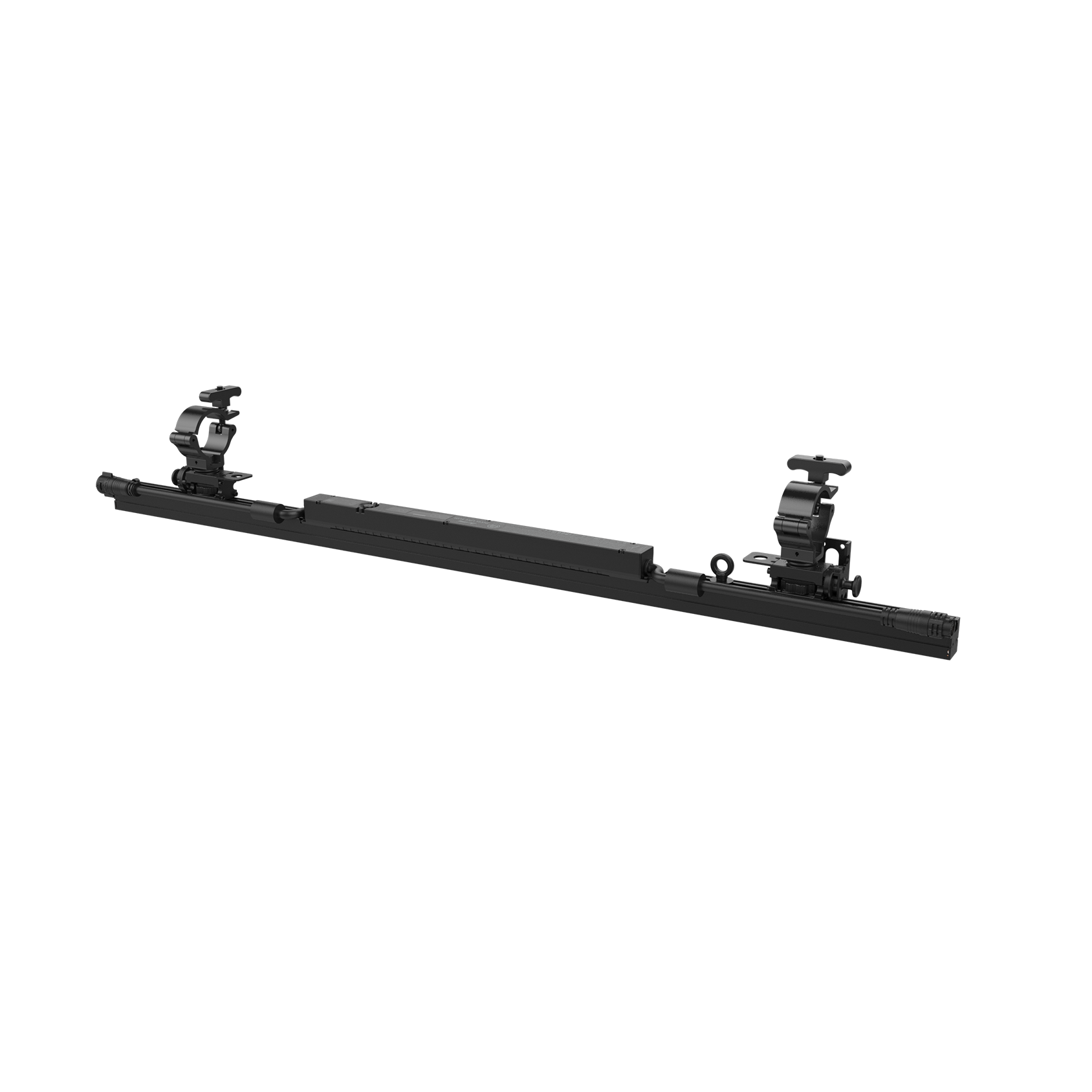

- C-100 clamp (2060001693) voor montage aan de truss
- SW-02 safety-kabel (2060000200-B) als tweede ophanging
- Omega-beugel (3002003003) en omega-beugelhouder (63584502)
- Twee vloerstandaards meegeleverd (63584639)

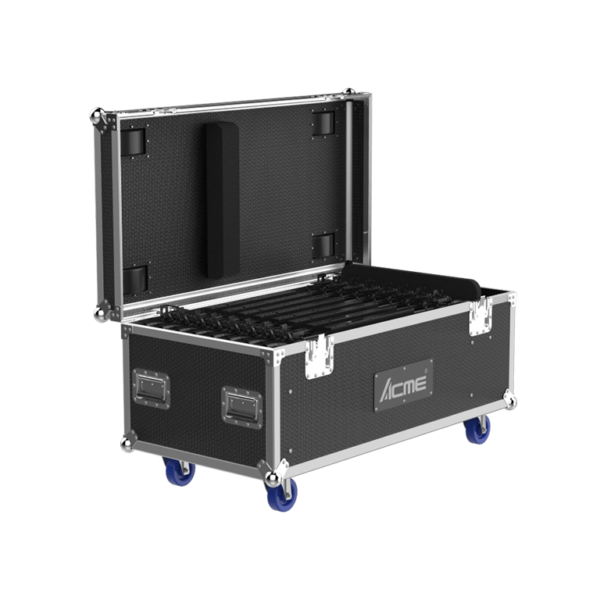

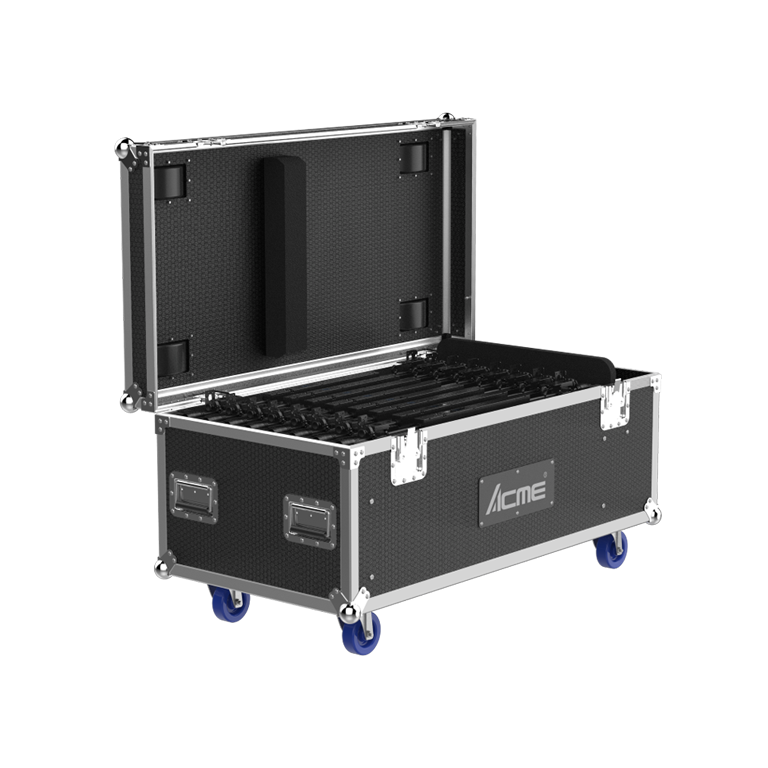

De flightcase neemt 32 bars, 2 JBOX Plus, 64 clamps, 32 safety-kabels en een hybride verlengkabel mee.
De Acme IP66-bars en effectfixtures
Dezelfde pixellijn in een halve meter, een zware pixel- en strobe-bar of juist bewegende koppen in een bar? Dit zijn de fixtures die het dichtst bij de Pixel Line Slim liggen.
Eerst zien hoe slank hij echt is
Kom langs in onze showroom in Bleiswijk of laat ons de Pixel Line Slim bij jou op locatie opbouwen — dan zie je meteen wat de diffusers met het beeld doen.
Technische gegevens Pixel Line Slim
Model
- Modelnaam: PIXEL LINE SLIM
- Modelcode: SL 100 IP
Lichtbron
- 48 x 1,2W RGB/WW/CW-led, individueel aanstuurbaar
- Kleurtemperatuur: WW 2.700K · CW 6.500K
- Levensduur: 20.000 uur (opgave fabrikant)
Fotometrie en optiek
- Totale lichtopbrengst: 2.630 lumen
- Kleurweergave: Ra≥98 (WW) · Ra≥96 (CW)
- Beam angle: 74°
- Field angle: 114°
Besturing
- 4-knops touchpanel met lcd-display
- Protocollen: DMX512 (via JBOX Plus), RDM, Art-Net, sACN
- DMX-modi: 11 · 14/19/24/29/39/49/69/89/129/244/249 kanalen
- Firmware-update via ethernet
Effecten
- Individuele pixelcontrole en ingebouwde kleurmacro’s
- Strobe met variabele snelheid
- Dimmen 0-100% met 4 instelbare dimcurves
- Tilt 180° met de meegeleverde vloerstandaards
Elektrisch en aansluitingen
- Voeding: 100-240 V~ 50/60 Hz
- Opgenomen vermogen: 50 W
- Power/data in en uit: hybride connectoren
- Maximaal doorlussen op de ingebouwde voeding: 32 stuks bij 240V/50Hz, 16 bij 100V/60Hz
Afmetingen en gewicht

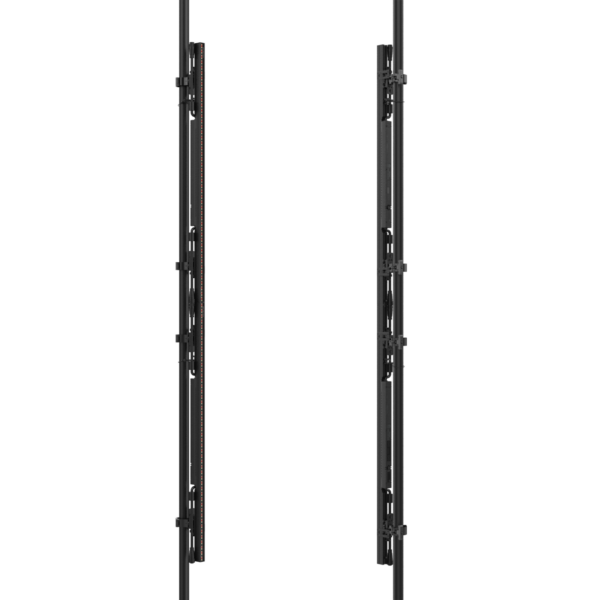

- Armatuur: 1.000 x 82 x 45 mm (b x d x h), 2,2 kg
- Doos (8 stuks): 1.110 x 300 x 480 mm, 20,5 kg
- Flightcase (32 stuks): 1.240 x 630 x 630 mm, 125 kg
Omgeving en certificering
- Beschermingsklasse: IP66
- Omgevingstemperatuur: -20 °C tot +45 °C
- Maximale oppervlaktetemperatuur: 65 °C
- CE, UKCA en cETLus
Montage en levering
- Universele werkpositie, horizontaal of op de vloer
- Horizontaal: twee vloerstandaards plus twee clamps (clamps niet meegeleverd)
- Bevestigingspunt voor safety
- Meegeleverd: 2 vloerstandaards (63583592) en QR-code voor de digitale handleiding
Vragen over de Pixel Line Slim
Kan ik er rechtstreeks DMX in prikken?
Nee. De bar heeft hybride connectoren waar stroom en data samen doorheen gaan. De DMX512-, Art-Net- of sACN-lijn sluit je aan op een JBOX of JBOX Plus, en daarachter hang je de bars. Die JBOX bestel je apart.
Hoeveel bars kan ik doorlussen?
Op de ingebouwde voeding maximaal 32 stuks bij 240V/50Hz en 16 stuks bij 100V/60Hz. Hoeveel DMX-kanalen dat kost hangt af van de gekozen modus: van 14 kanalen per bar tot 249 voor volledige pixelcontrole.
Wat is het verschil met de Pixel Line IP?
De Pixel Line IP is de zware broer: 672 RGB-leds plus 112 koudwitte strobe-leds, 21.900 lumen en 8,3 kg, met schakelbaar Smart Glass. De Slim is met 2,2 kg en 45 mm hoogte veel compacter en heeft per led ook warm- en koudwit, met een hogere kleurweergave. De IP kies je voor strobehits en brute output, de Slim voor een lijn die er netjes uitziet en kleuren correct weergeeft.
Waar zijn de diffusers voor?
Zonder diffuser zie je de losse pixels scherp afgetekend. De ronde diffuser maakt er een egale doorlopende lijn van, de vierkante en driehoekige geven een strakke geometrische vorm. Alle drie zijn er in zwart en wit, zodat de bar ook uit kan passen bij het decor.
Kan hij buiten blijven liggen?
De bar is IP66 en werkt van -20 °C tot +45 °C, met waterdichte hybride connectoren. Voor buitenpodia en vaste gevelopstellingen is dat precies waarvoor hij gemaakt is.
