Dezelfde pixellijn als de Pixel Line Slim, in een halve meter van 1,6 kg

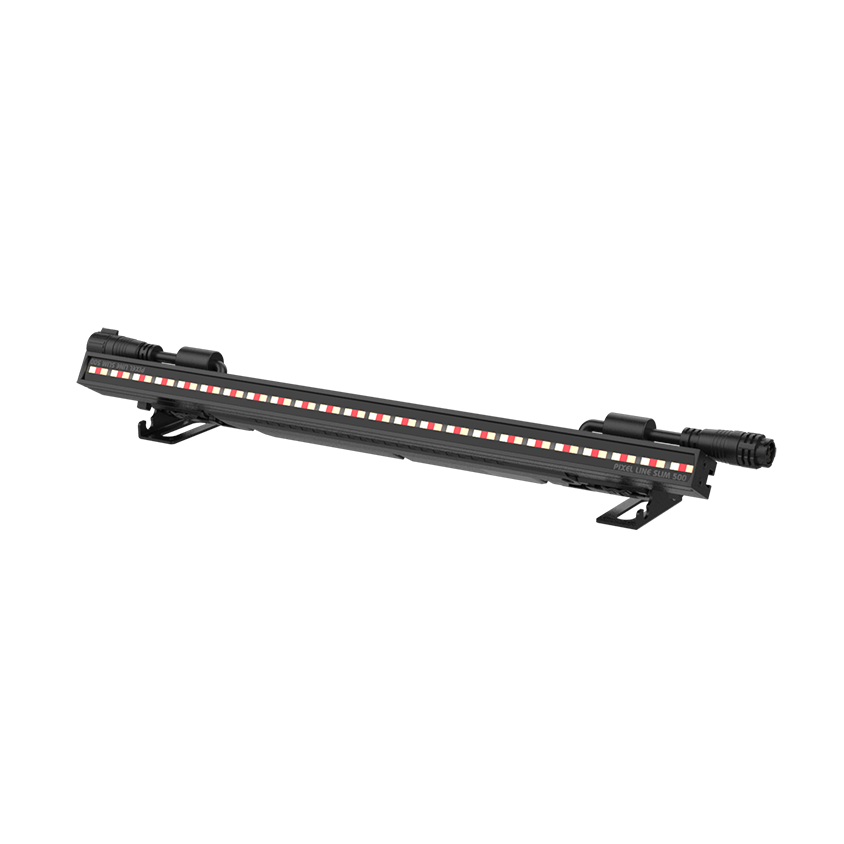

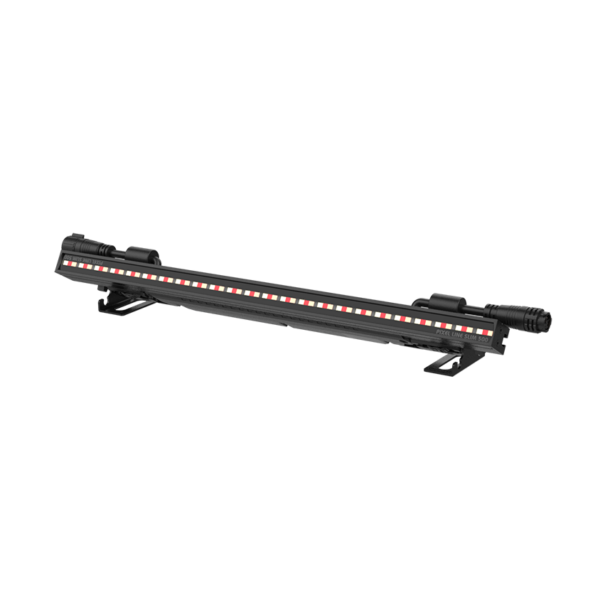

De Acme Pixel Line Slim 500 is de korte uitvoering van de Pixel Line Slim: 500 mm lang, 82 mm diep, 42 mm hoog en 1,6 kg. Er zitten 24 leds van 1,2W in die RGB, warmwit (2.700K) en koudwit (6.500K) combineren, goed voor 1.320 lumen bij een kleurweergave van Ra≥98. Hij is bedoeld voor plekken waar een hele meter niet past of niet mag hangen — en je kunt hem in dezelfde lijn doorkoppelen met de bars van één meter.
Waar een hele meter niet past
24 leds, los aanstuurbaar

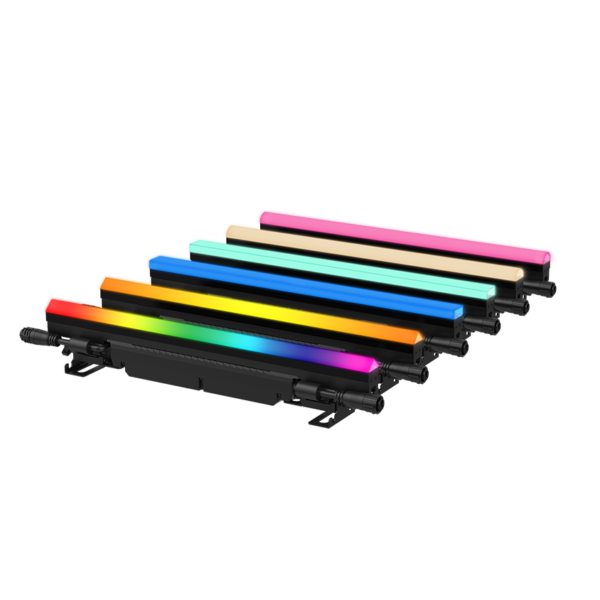

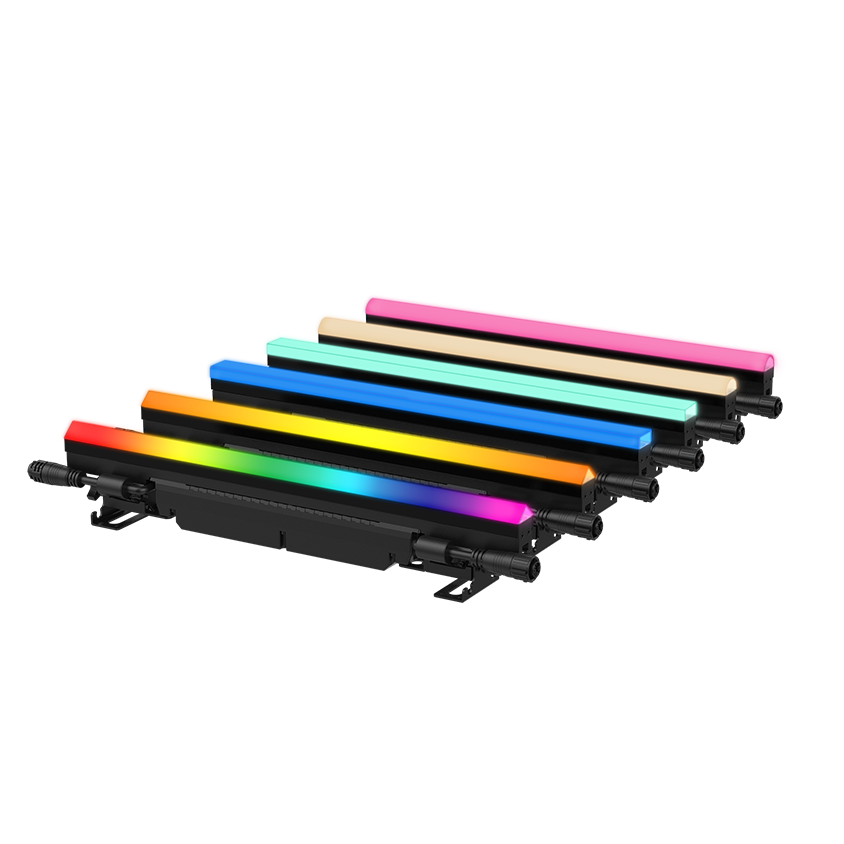

Pixelmapping, verlopen en kleurmacro’s over een halve meter — elke led is een eigen pixel, net als bij de grote broer.
Koppelbaar met de Pixel Line Slim
De 500 en de bar van één meter staan in dezelfde lijn en delen hetzelfde inbouwsysteem, dus je vult een rij op tot precies de lengte die je nodig hebt.

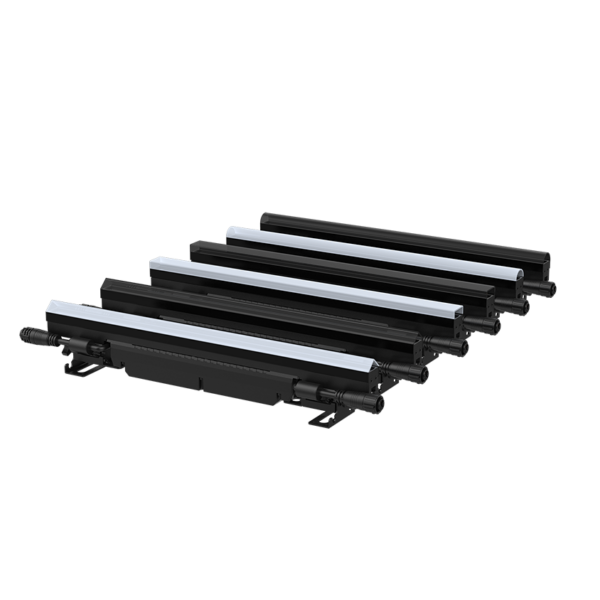

RGB plus warm- en koudwit
Verzadigde kleuren én bruikbaar wit uit dezelfde bar: 2.700K en 6.500K naast de RGB-laag, zonder wit uit kleur te mengen.
1,6 kg en 42 mm hoog
Licht genoeg voor plekken met weinig rigging-capaciteit, en zo laag dat hij in de truss wegvalt tot hij aangaat.
Tot 64 bars op één JBOX Plus
Door het lagere opgenomen vermogen van 30W lus je er twee keer zoveel door dan bij de bar van een meter: 64 stuks bij 240V/50Hz.
IP66 en 180° kantelbaar
Weerbestendig van -20 °C tot +45 °C, en met de twee meegeleverde vloerstandaards zet je hem als voetlicht op de vloer.
Multi-source led: kleur waar het mag opvallen, wit waar het moet kloppen
Waar een klassieke pixelstrip alleen RGB doet, heeft de Pixel Line Slim 500 per led ook een warmwitte en een koudwitte chip. Daardoor hoef je wit niet uit RGB te mengen — dat scheelt kleurzweem en levert een kleurweergave die ook voor camerawerk ruim voldoende is.
- 24 x 1,2W RGB/WW/CW-leds, individueel aanstuurbaar
- Kleurtemperatuur: warmwit 2.700K · koudwit 6.500K
- Kleurweergave: Ra≥98 (WW) en Ra≥96 (CW)
- Totale lichtopbrengst: 1.320 lumen
- Beam angle 66°, field angle 112°
- Strobe met variabele snelheid, dimmen 0-100% met 4 dimcurves
- Levensduur leds: 20.000 uur
Opgave fabrikant: opgenomen vermogen 30 W bij 100-240 V~ 50/60 Hz.

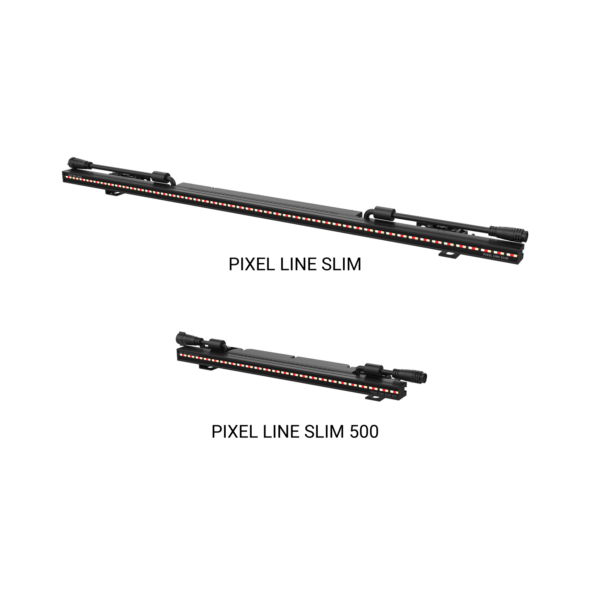

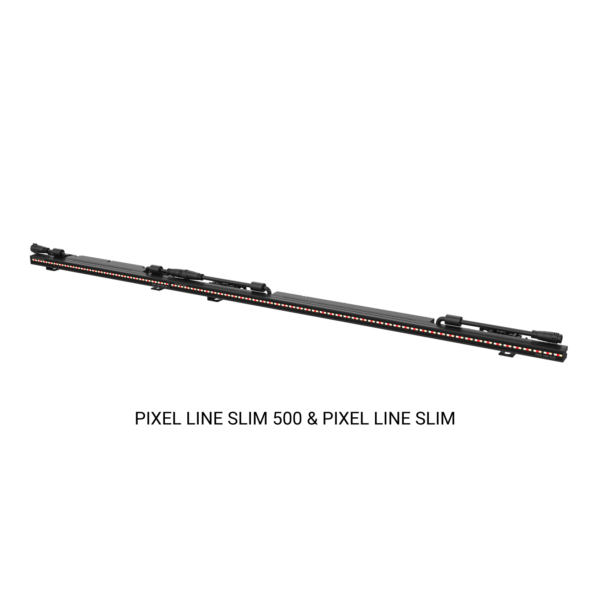

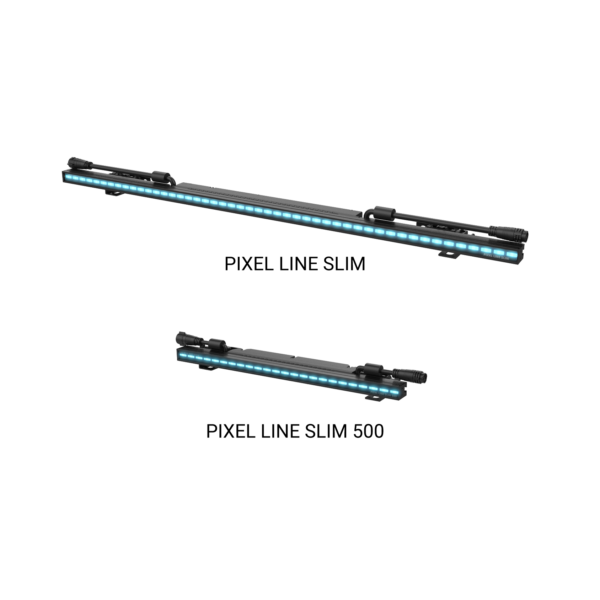

Een halve en een hele meter in dezelfde lijn
Dit is waarvoor de 500 bestaat: hij sluit in lijn aan op de Pixel Line Slim van één meter. Beide bars delen dezelfde hybride connectoren en hetzelfde positioneringssysteem, dus een doorlopende lijn van 2,5 meter maak je met twee hele bars en één halve. De 500 is wel 3 mm lager: 42 in plaats van 45 mm, en daarom heeft hij zijn eigen diffusers.
Dat helpt vooral bij decors en gevels waar de maat vastligt: je vult op tot waar de lijn moet eindigen in plaats van een hele meter te moeten inpassen of een stuk te laten overhangen.
De bars worden per stuk aangestuurd, dus een gemengde rij blijft gewoon één aaneengesloten pixelmap in je lichttafel.
Negen DMX-modi, aangestuurd via de JBOX

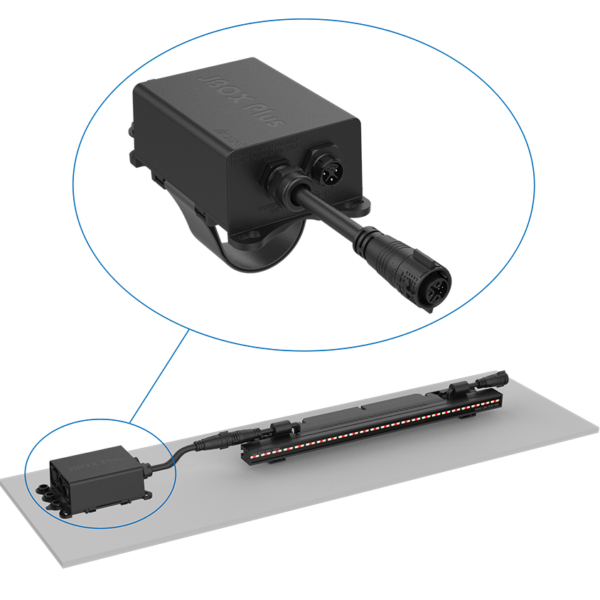

De bar zelf heeft hybride connectoren waar stroom én data doorheen gaan. De vertaalslag naar je lichttafel maak je met een JBOX of JBOX Plus: daar komt DMX512, Art-Net of sACN binnen, en vandaaruit lus je de bars door. Eén JBOX Plus voedt en stuurt tot 64 van deze bars bij 240V/50Hz (32 bij 100V/60Hz).
- DMX-modi: 9, met 14 / 19 / 24 / 29 / 39 / 49 / 69 / 124 / 129 kanalen
- Protocollen: DMX512 (via JBOX Plus), RDM, Art-Net en sACN

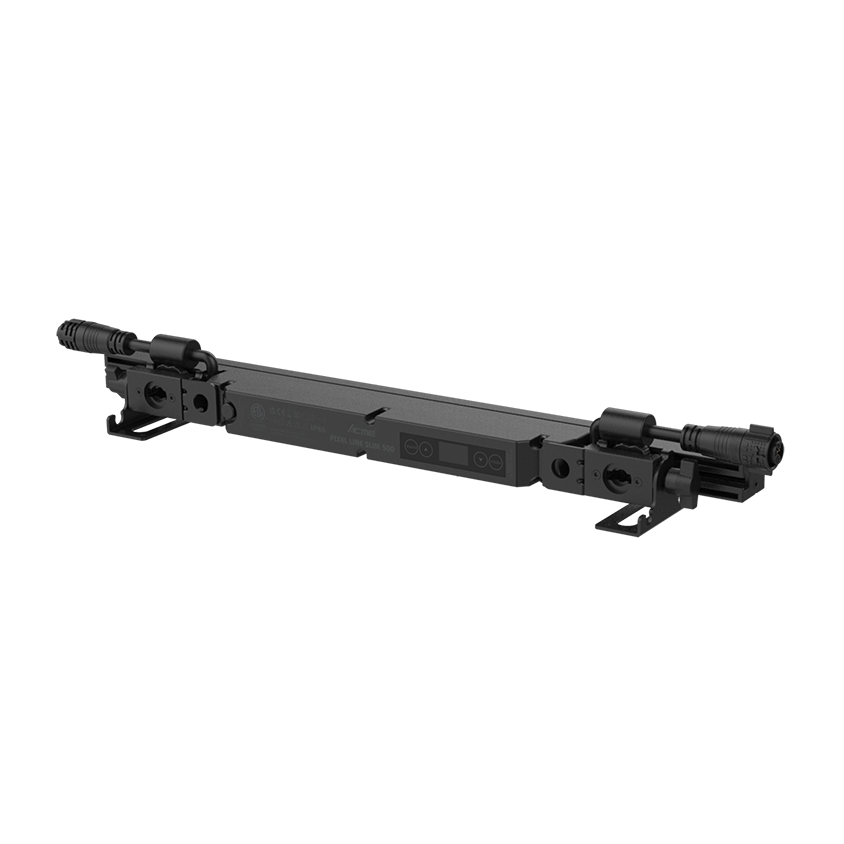

- Bediening op de bar: 4-knops touchpanel met lcd-display
- Firmware-update via ethernet (IU-02 vanaf V1.8 voor update via JBOX Plus)

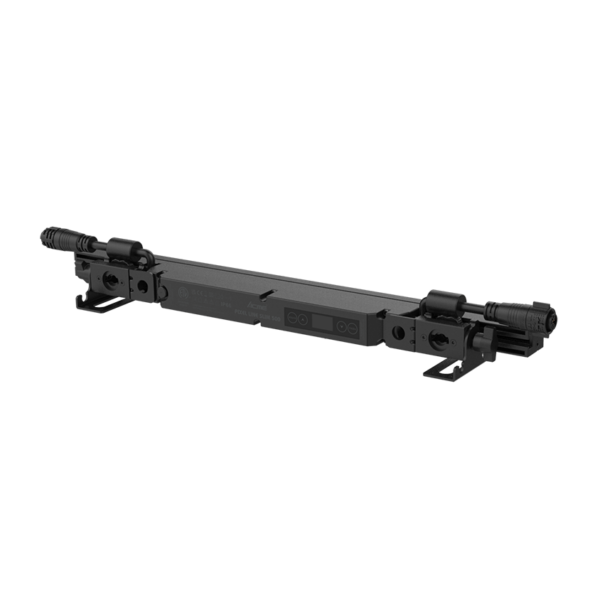

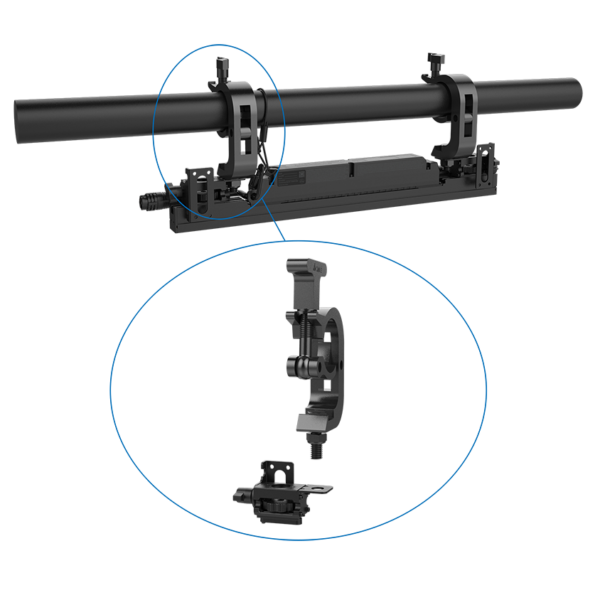

- Montage horizontaal in de truss met schuifrail en C-100 clamps, of op de vloer met de meegeleverde standaards
Let op: de JBOX of JBOX Plus is een los artikel en hoort niet standaard bij de bar. Reken er één in per cluster van maximaal 64 bars — wij rekenen de verdeling graag met je door.
Waar de Pixel Line Slim 500 op zijn plek is
Krappe trussposities
Korte velden, smalle portalen en plekken waar een hele meter er net niet in past — zonder in te leveren op pixeldichtheid.
Decor en geometrie

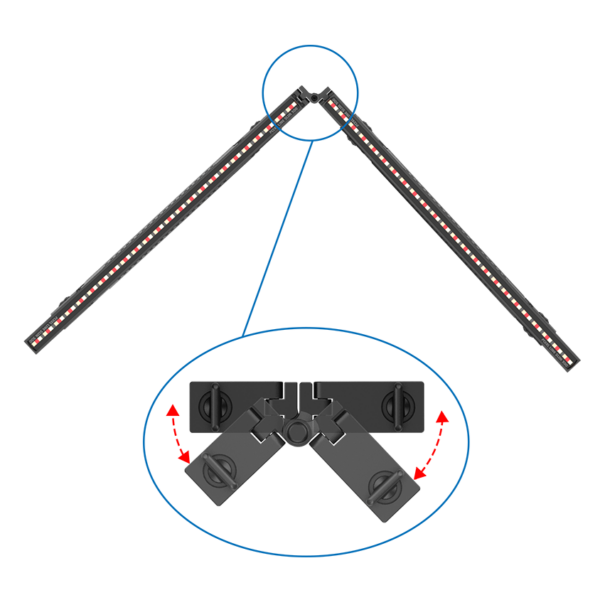

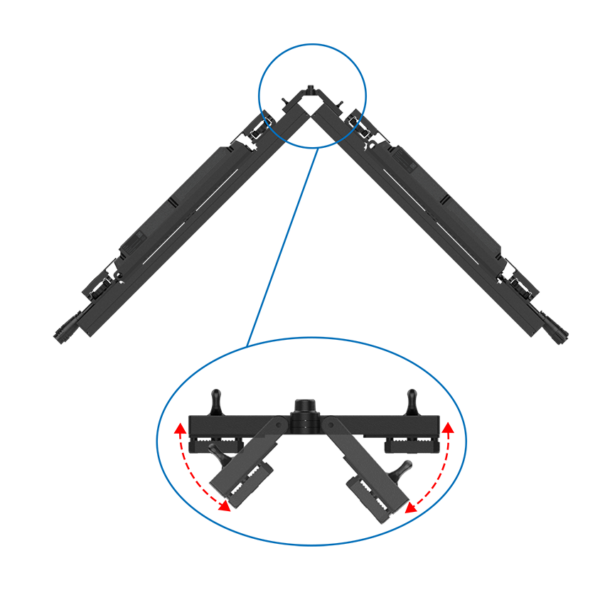

Met de junction bar koppel je bars onder een hoek; de halve maat maakt kleinere driehoeken, ruiten en lijnen mogelijk.
Tour met weinig gewicht
1,6 kg per stuk en acht in een doos: handig waar de rigging-capaciteit of het laadgewicht het knelpunt is.
Architectuur en buiten
IP66 van -20 °C tot +45 °C: korte lijnen langs kozijnen, trappen en gevelelementen, ook als het vriest of regent.
Diffusers, junction bar en aansluitmateriaal
Drie diffusertypes — rond, vierkant en driehoekig, elk in zwart of wit — veranderen het karakter van de bar: van scherp afgetekende pixels naar een egale doorlopende lijn of een strakke geometrische vorm. De diffusers zijn per lengte verschillend; dit zijn de uitvoeringen die op deze bar passen.
Rond · zwart
Ordercode 3005006959
Rond · wit
Ordercode 3005006956
Vierkant · zwart
Ordercode 3005006960
Vierkant · wit
Ordercode 3005006957
Driehoekig · zwart
Ordercode 3005006961
Driehoekig · wit
Ordercode 3005006958
Aansluiten
Monteren
- Junction bar (63584478) — koppelen onder een hoek

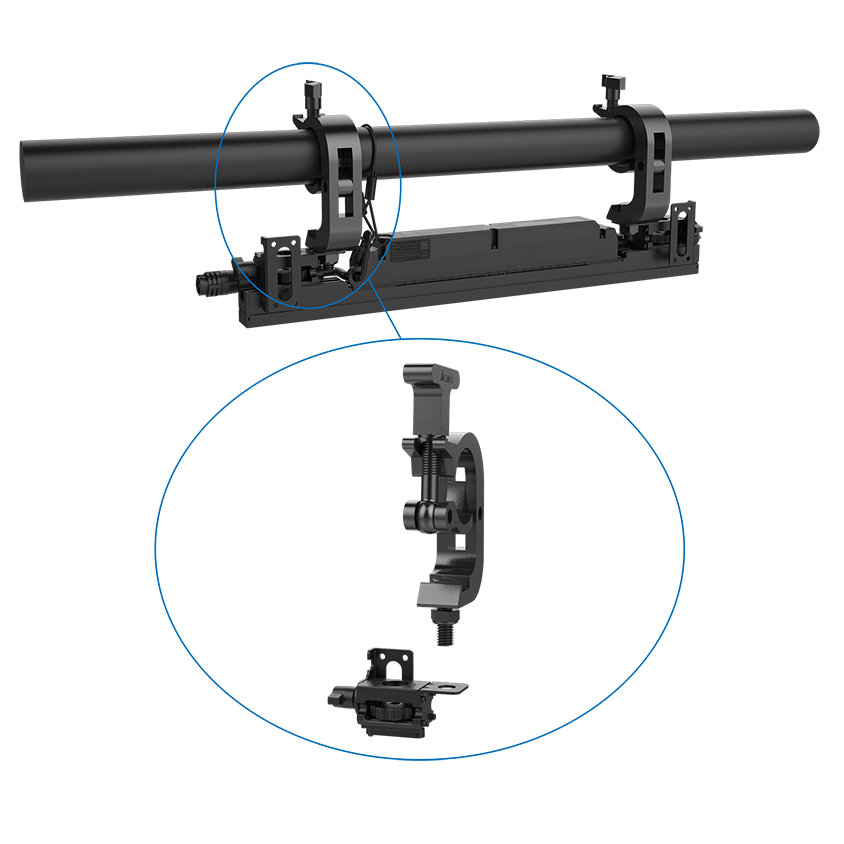

- C-100 clamp (2060001693) voor montage aan de truss
- SW-02 safety-kabel (2060000200-B) als tweede ophanging
- Twee vloerstandaards meegeleverd (63584696)
Verpakking: acht bars per doos, 15,8 kg bruto. De flightcase voor dit model is bij Acme nog niet vrijgegeven.
De Acme IP66-bars naast elkaar
Dezelfde pixellijn in twee lengtes, een zware pixel- en strobe-bar of juist bewegende koppen in een bar? Dit zijn de fixtures die het dichtst bij de Pixel Line Slim 500 liggen.
Eerst zien hoe hij uitpakt in jouw lijn? Kom langs in onze showroom in Bleiswijk of laat ons de Pixel Line Slim 500 meenemen naar je eigen locatie — het liefst naast een bar van een meter, dan zie je de overgang meteen.
Technische gegevens Pixel Line Slim 500
Model
- Modelnaam: PIXEL LINE SLIM 500
- Modelcode: SL 50 IP
Lichtbron
- 24 x 1,2W RGB/WW/CW-leds
- Warmwit 2.700K · koudwit 6.500K
- Levensduur: 20.000 uur
Fotometrie
- Lichtopbrengst: 1.320 lumen
- Kleurweergave: Ra≥98 (WW), Ra≥96 (CW)
- Beam angle 66°, field angle 112°
Besturing
- 9 DMX-modi: 14/19/24/29/39/49/69/124/129 kanalen
- DMX512 (via JBOX Plus), RDM, Art-Net, sACN
- 4-knops touchpanel met lcd-display
- Firmware-update via ethernet
Effecten
- Individuele pixelcontrole en kleurmacro’s
- Strobe met variabele snelheid
- Dimmen 0-100% met 4 dimcurves
Elektrisch
- 100-240 V~ 50/60 Hz
- Opgenomen vermogen: 30 W
- Hybride connectoren in/uit
- Max. doorlussen: 64 stuks (240V/50Hz), 32 stuks (100V/60Hz)
Fysiek
- 500 x 82 x 42 mm
- Gewicht: 1,6 kg
- Kanteling: 180° met de vloerstandaards
- Verpakking: 610 x 300 x 485 mm, 15,8 kg bruto (8 stuks)
Omgeving en keuringen
- IP66, -20 °C tot +45 °C
- Max. oppervlaktetemperatuur 65 °C
- CE, UKCA en cETLus
Vragen over de Pixel Line Slim 500
Kan ik hem combineren met de Pixel Line Slim van een meter?
Ja, daar is hij voor gemaakt. Beide bars sluiten in lijn op elkaar aan en delen dezelfde hybride connectoren en hetzelfde positioneringssysteem, zodat de ledrij doorloopt. Je mengt ze dus vrij in één lijn om op de gewenste lengte uit te komen. Let op het hoogteverschil: de 500 is 42 mm hoog tegen 45 mm voor de meter, dus de diffusers zijn per model verschillend.
Kan ik er rechtstreeks DMX in prikken?
Nee. De bar heeft alleen hybride connectoren voor stroom en data samen. DMX512, Art-Net of sACN komt binnen op een JBOX of JBOX Plus, en vanaf die box lus je de bars door. De JBOX is een los artikel.
Hoeveel bars kan ik doorlussen?
Tot 64 stuks op één JBOX Plus bij 240V/50Hz, en 32 stuks bij 100V/60Hz. Dat is het dubbele van de bar van een meter, omdat deze 30 W opneemt in plaats van 50 W. Let op: als je in dezelfde lijn beide lengtes mengt, bepaalt het totale vermogen hoeveel er op één box kunnen.
Wat is het verschil met de Pixel Line Slim?
Alleen de lengte en wat daaruit volgt: 500 in plaats van 1.000 mm, 24 in plaats van 48 leds, 1.320 in plaats van 2.630 lumen, 1,6 in plaats van 2,2 kg en 42 in plaats van 45 mm hoog. Kleurweergave, protocollen, IP-waarde en bediening zijn gelijk; de 500 heeft negen DMX-modi tegen elf bij de langere bar.
Zijn de diffusers en de junction bar hetzelfde?
De junction bar (63584478) is hetzelfde artikel voor beide lengtes. De diffusers hebben eigen ordercodes per model, dus bestel ze op maat van de 500 — rond, vierkant of driehoekig, in zwart of wit.
Mag hij buiten blijven staan?
Hij is IP66 en werkt van -20 °C tot +45 °C, dus regen en vorst zijn geen probleem. Voor gevels, trappen en looppaden in wisselende weersomstandigheden is dat precies waarvoor hij gemaakt is.
