IP66 profile moving head met framing — voor theater, tv én het festivalterrein

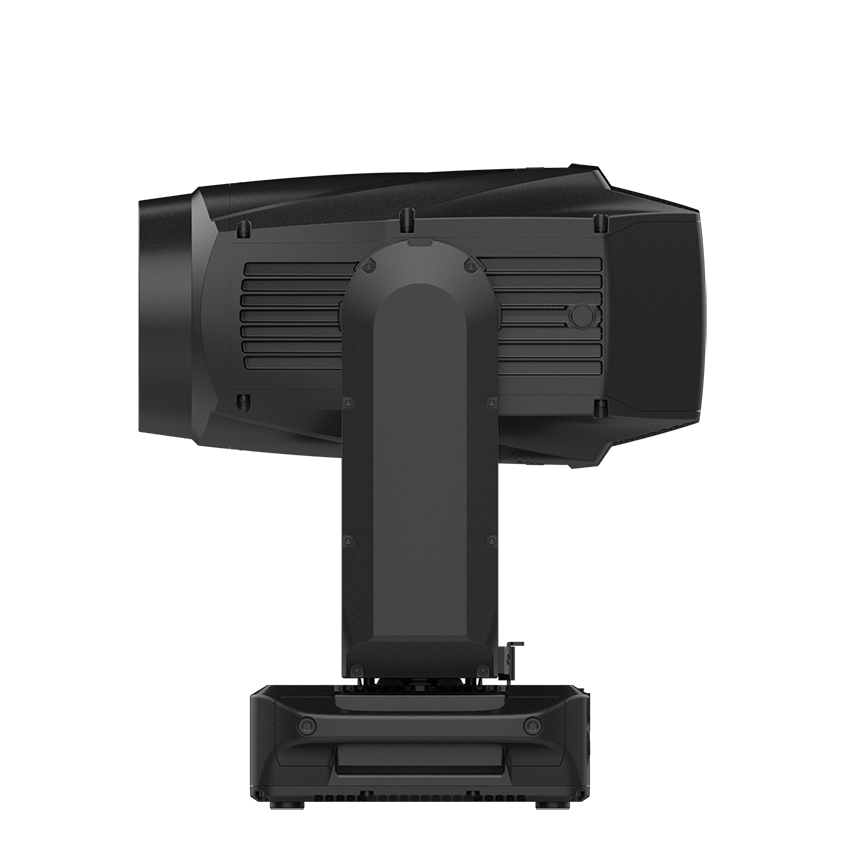

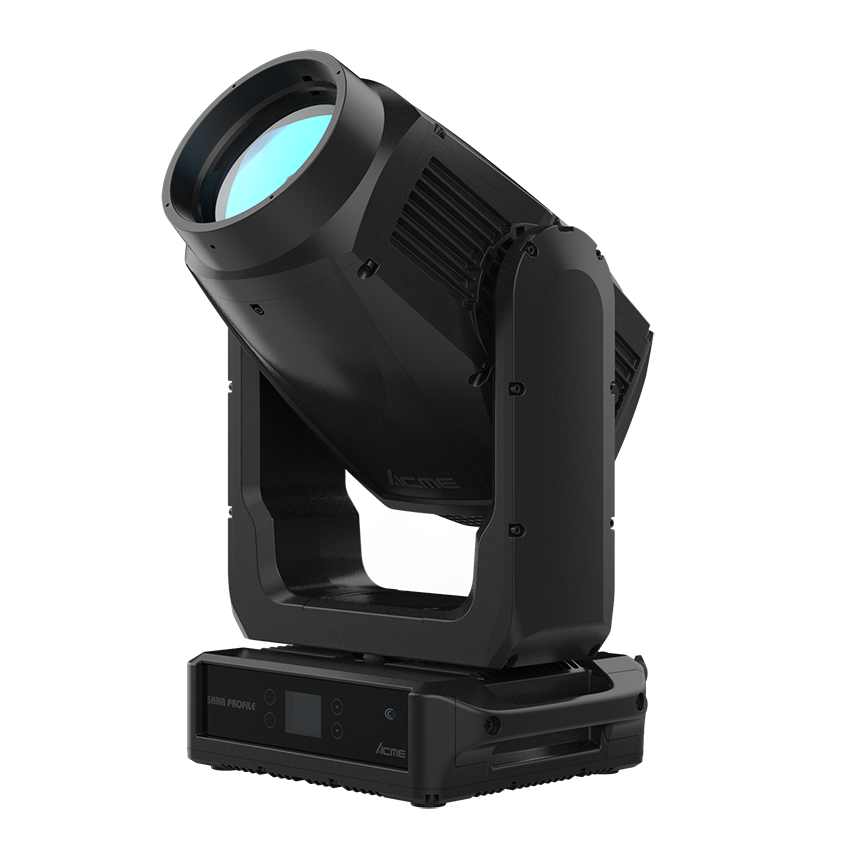

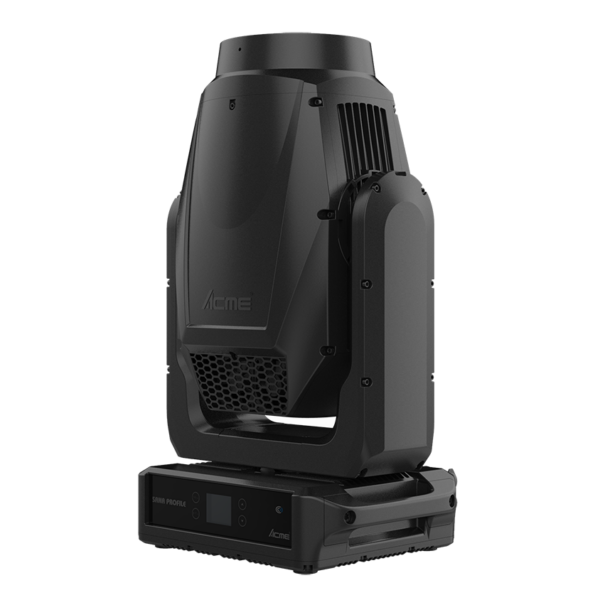

De Acme Sana Profile combineert de sterke punten van de Mana-serie en de Lyra in één compacte moving profile: een 330W LED-engine met 15.000 lumen, een zoombereik van 3,9° tot 50° (14:1) en een volwaardig framing-systeem met vier afzonderlijk aanstuurbare blades die ±90° meedraaien. CMY-kleurmenging, kleurenwiel met CRI-filter, negen statische en zeven roterende gobo’s, animatiewiel, iris en dubbele frost geven je alles in één kop — en dankzij IP66 en 34 dB(A) in super quiet mode kan diezelfde kop zowel in de schouwburg als buiten op het podium hangen.
Alle gereedschap van een grote profile, in een kop van 26 kg
Framing met ±90° rotatie
Vier blades die je afzonderlijk aanstuurt en als geheel ±90° draait: kader strak af op een decorstuk, een raam of een gevel — en sluit in één beweging volledig af.
Zoom 3,9° – 50° (14:1)
Van een strakke aerial beam tot een brede wash uit hetzelfde armatuur. Gemotoriseerde focus en iris houden de bundel op elke stand scherp.
16 gobo’s + animatiewiel
Negen statische en zeven roterende gobo’s, twee combineerbare prisma’s en een grafisch animatiewiel voor water- en vuureffecten over je gobo heen.
CMY, CTO en HCRI-modus
Lineaire CMY-menging, variabele CTO 2.700K–7.000K en een kleurenwiel met CRI-filter: in HCRI-modus Ra ≥ 90 voor camera en theater.
Oneindige pan en tilt
16-bit beweging zonder eindstop, met automatische positiecorrectie en pan/tilt-vergrendeling voor transport.
Stil én weerbestendig
Drie ventilatormodi tot 34 dB(A) op 1 meter, in een IP66-behuizing die tegen regen en -20 °C kan.
Drie ventilatormodi: kies per zaal wat belangrijker is
In auto mode haal je de volledige 15.000 lumen; in quiet en super quiet mode draaien de ventilatoren terug tot 34 dB(A) op één meter — stil genoeg voor een theaterzaal of tv-studio, met nog altijd 7.800 lumen aan output. Je schakelt de modus in het menu of via DMX.
| Modus | Lichtopbrengst | Geluid op 1 m |
|---|---|---|
| Auto | 15.000 lumen | 39 dB(A) |
| Quiet | 11.000 lumen | 35 dB(A) |
| Super quiet | 7.800 lumen | 34 dB(A) |
Opgave fabrikant. Piekintensiteit 2.898.000 cd · CCT 7.000K (±200K) · TM-30 Rf 73 / Rg 93 · TLCI 48.
Beam, gobo, wash en blackout uit dezelfde kop
De effectsectie is compleet genoeg om een hele show mee te ontwerpen: twee combineerbare prisma’s (4-facet rond en 4-facet lineair) stapelen aerial effects, het animatiewiel draait continu in beide richtingen voor water- en vlameffecten, en met de dubbele frost (1° en 5°) ga je vloeiend van een scherpe beam naar een zachte wash.
- Statisch gobowiel: 9 gobo’s + open (beeld Ø 10,5 mm)
- Roterend gobowiel: 7 gobo’s + open (beeld Ø 12 mm)
- 2 roterende, indexeerbare prisma’s: 4-facet rond en 4-facet lineair
- Frost 1° en 5°, gemotoriseerde iris en focus
- Strobe met variabele snelheid, dimmen 0-100% met 4 dimcurves
Aansturen doe je via DMX512, RDM, Art-Net of NFC, met vier DMX-modi van 27 tot 45 kanalen. Firmware update je via de DMX-lijn of een USB-stick.
Waar de Sana Profile op zijn plek is
Theater en schouwburg
Framing, HCRI-modus en 34 dB(A): kader het decor strak af zonder dat je de fixture hoort.
Tv- en filmstudio
Ra ≥ 90 en TLCI 48 in HCRI-modus, plus oneindige pan/tilt voor snelle herpositionering tussen opnames.
Festivals en outdoor
IP66 tot -20 °C — dezelfde kop die binnen hangt, kan buiten mee de regen in.
Verhuur en tour
26 kg, flightcase voor twee stuks en één fixture die beam, wash, gobo en framing dekt.
De Acme profile- en beam-moving heads
Zoek je dezelfde IP66-kwaliteit maar dan als beam, of juist meer output voor grote afstanden? Dit zijn de buren van de Sana Profile.
Zien is geloven
Kom naar onze showroom in Bleiswijk of laat ons de Sana Profile bij jou op locatie demonstreren — in je eigen zaal, op je eigen decor. We denken graag mee over aantallen, posities en kanalen.
Technische gegevens Sana Profile
Model
- Modelnaam: SANA PROFILE
- Modelcode: XA 300 BSWF IP
Lichtbron
- 330W LED-engine
- Kleurtemperatuur: 7.000K (±200K)
- Levensduur: 20.000 uur (opgave fabrikant)
Fotometrie
- Lichtopbrengst: 15.000 lm (auto) · 11.000 lm (quiet) · 7.800 lm (super quiet)
- Piekintensiteit: 2.898.000 cd
- Standaardmodus Ra ≥ 70 · HCRI-modus Ra ≥ 90
- TM-30 Rf 73 · TM-30 Rg 93 · TLCI 48
Optiek
- Zoom: 3,9° – 50° (14:1)
- Frontlens: 150 mm
- Gemotoriseerde focus en lineaire iris
Besturing

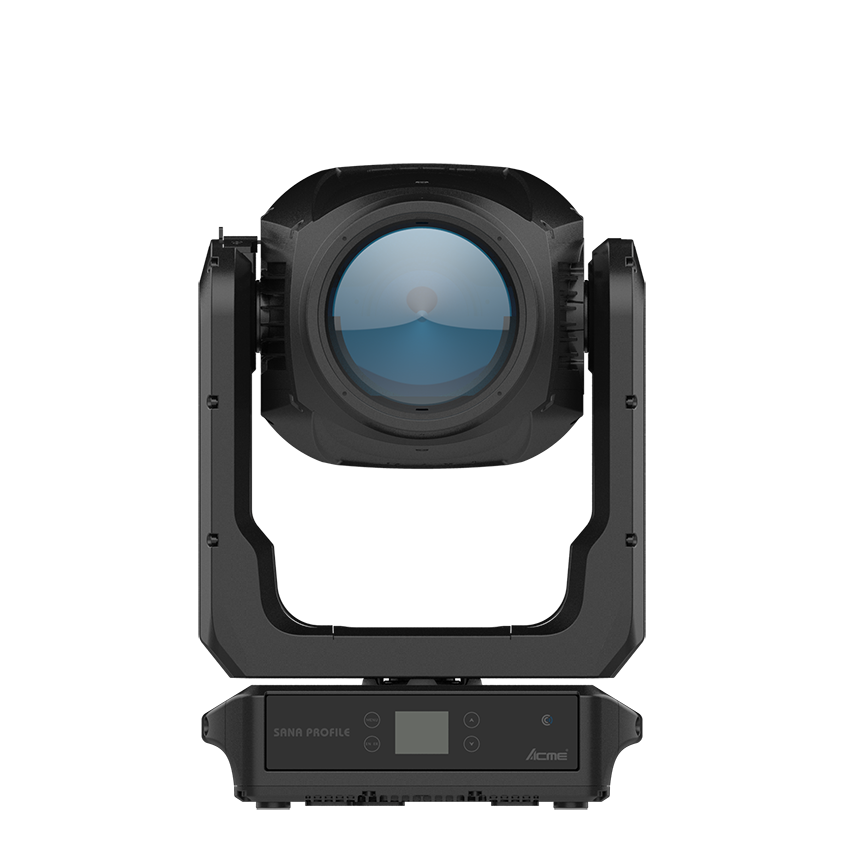

- 4-knops touchpanel met lcd-display
- Protocollen: DMX512, RDM, Art-Net, NFC
- DMX-modi: 4 (27 / 36 / 36 / 45 kanalen)
- Firmware-update via DMX-lijn of USB-stick
Pan en tilt
- Pan en tilt: oneindig, 16-bit
- Automatische positiecorrectie
- Pan/tilt-vergrendeling
Kleur
- Lineaire CMY-kleurmenging
- Lineaire CTO: 2.700K – 7.000K
- Kleurenwiel: 6 kleuren + CRI-filter + open
Gobo’s en animatie
- Statisch gobowiel: 9 gobo’s + open (Ø 20 mm, beeld Ø 10,5 mm)
- Roterend gobowiel: 7 gobo’s + open (Ø 20 mm, beeld Ø 12 mm)
- Grafisch animatiewiel, continu roterend in beide richtingen
Prisma, frost en framing
- 2 combineerbare roterende, indexeerbare prisma’s: 4-facet rond en 4-facet lineair
- Frost: 1° en 5° diffusie
- Framing: 4 blades met afzonderlijke beweging en volledige blackout, ±90° rotatie
Elektrisch en aansluitingen
- Voeding: 100-240 V~ 50/60 Hz
- Opgenomen vermogen: 570 W
- Power in/out: waterdichte voedingsconnector

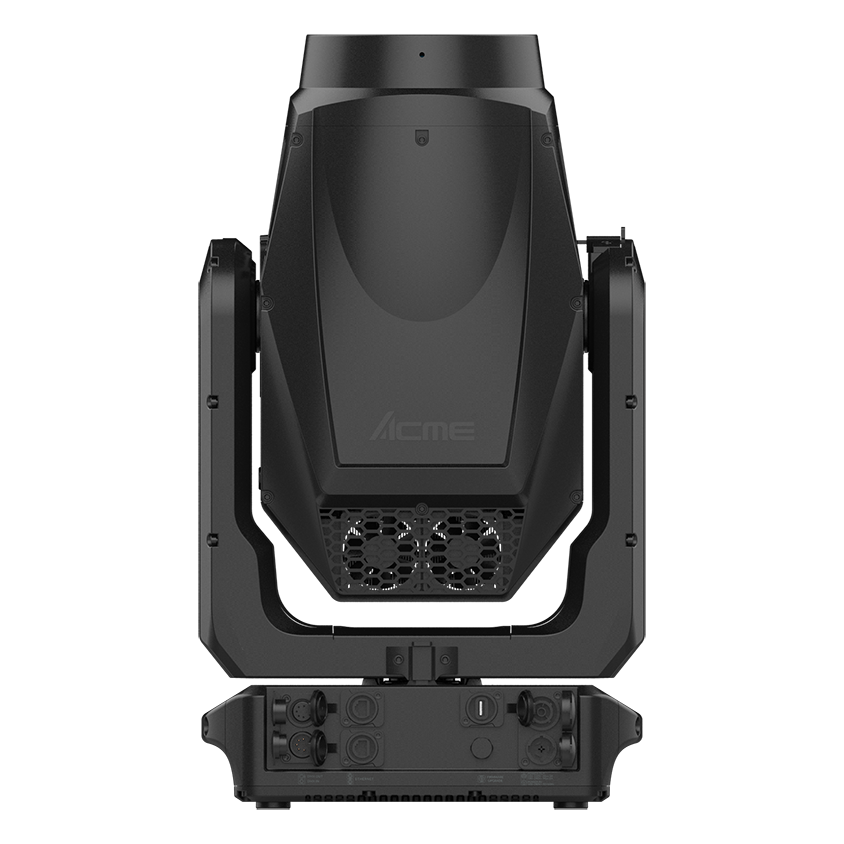

- Data in/out: waterdichte 3- of 5-pins XLR en RJ45
Afmetingen en gewicht
- Armatuur: 336 x 256 x 582 mm (b x d x h), 26 kg
- Doos: 550 x 455 x 665 mm, 32 kg
- Flightcase (2 stuks): 820 x 580 x 880 mm, 102 kg
Omgeving, geluid en certificering
- Beschermingsklasse: IP66
- Omgevingstemperatuur: -20 °C tot +45 °C
- Maximale oppervlaktetemperatuur: 75 °C
- Geluid op 1 m: 39 / 35 / 34 dB(A)
- CE, UKCA en cETLus
Montage en levering
- Horizontaal of verticaal te monteren

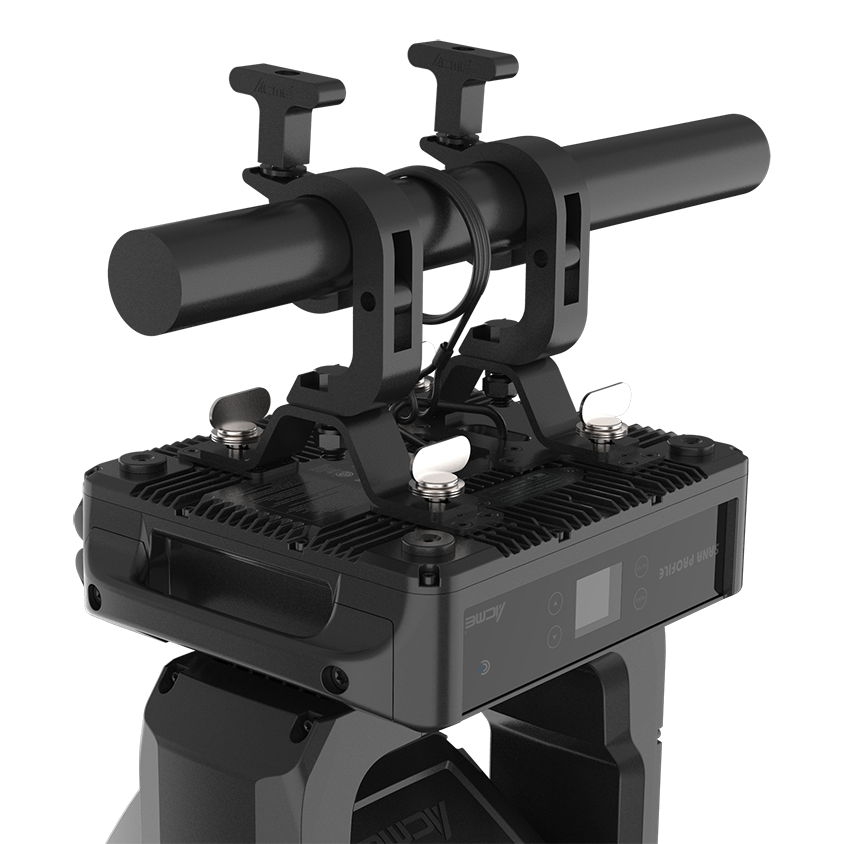

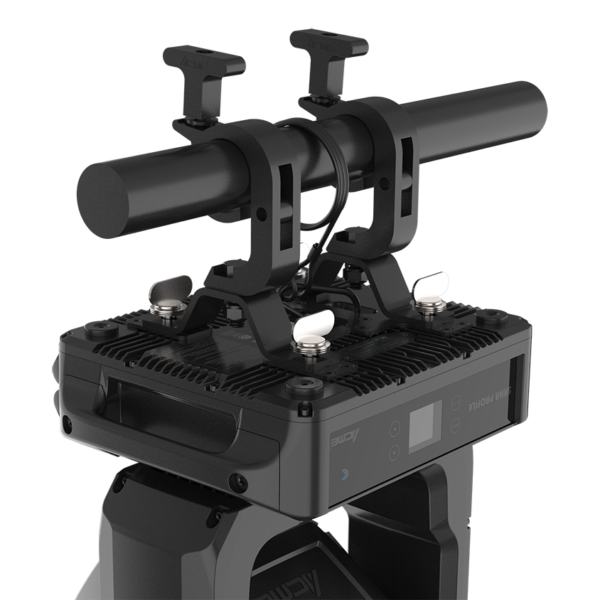

- 2 x omega-beugel (3002003003)
- Voedingskabel en digitale handleiding via QR-code
- Optioneel: flightcase (63584353), clamp C-250B, safety SW-05, waterdichte signaalkabel
Vragen over de Sana Profile
Waarin verschilt de Sana Profile van de Sana Beam?
Zelfde serie, zelfde behuizing en IP66, maar een andere kop. De Sana Beam is een pure beam met zoom 1,9°-8°, twee kleurenwielen en 17 statische gobo’s. De Sana Profile heeft een breder zoombereik (3,9°-50°), CMY-menging, roterende gobo’s, een animatiewiel en — het grote verschil — een framing-systeem. Kies de Beam voor aerial effects, de Profile als je licht wilt vormgeven.
Is hij stil genoeg voor een theaterzaal?
In super quiet mode zit de fixture op 34 dB(A) op één meter en levert hij nog 7.800 lumen. Dat is vergelijkbaar met stille studio-armaturen. In auto mode (39 dB(A)) haal je de volle 15.000 lumen voor grotere zalen en buiten.
Wat betekent de HCRI-modus?
De Sana Profile heeft een CRI-filter op het kleurenwiel. Schakel je dat in, dan stijgt de kleurweergave van Ra ≥ 70 naar Ra ≥ 90 — belangrijk voor camera, huid- en decorkleuren. Je levert er wat output mee in, dus je gebruikt het gericht op de shots of scènes waar het telt.
Kan ik er echt mee naar buiten?
Ja. De behuizing is IP66 en de fixture werkt van -20 °C tot +45 °C, met waterdichte power- en dataconnectoren. Daarmee is dit één van de weinige profiles met framing die je zonder regenkap op een festivalpodium kunt hangen.
Welke gobo’s passen erin en maken jullie die?
Statische en roterende gobo’s met buitenmaat Ø 20 mm (beeld Ø 10,5 respectievelijk Ø 12 mm). Distrixs maakt custom gobo’s van je logo of ontwerp in glas of metaal, één kleur tot full-colour — custom gobo aanvragen.
Hoeveel DMX-kanalen heb ik nodig?
Vier modi: 27, 36, 36 en 45 kanalen. De 45-kanaalsmodus geeft volledige 16-bit controle over framing, gobo’s en effecten; de kleinere modi zijn handig als je veel fixtures in één universe wilt.
