IP66 bar met 672 RGB-pixels, 112 strobe-leds en elektronische frost

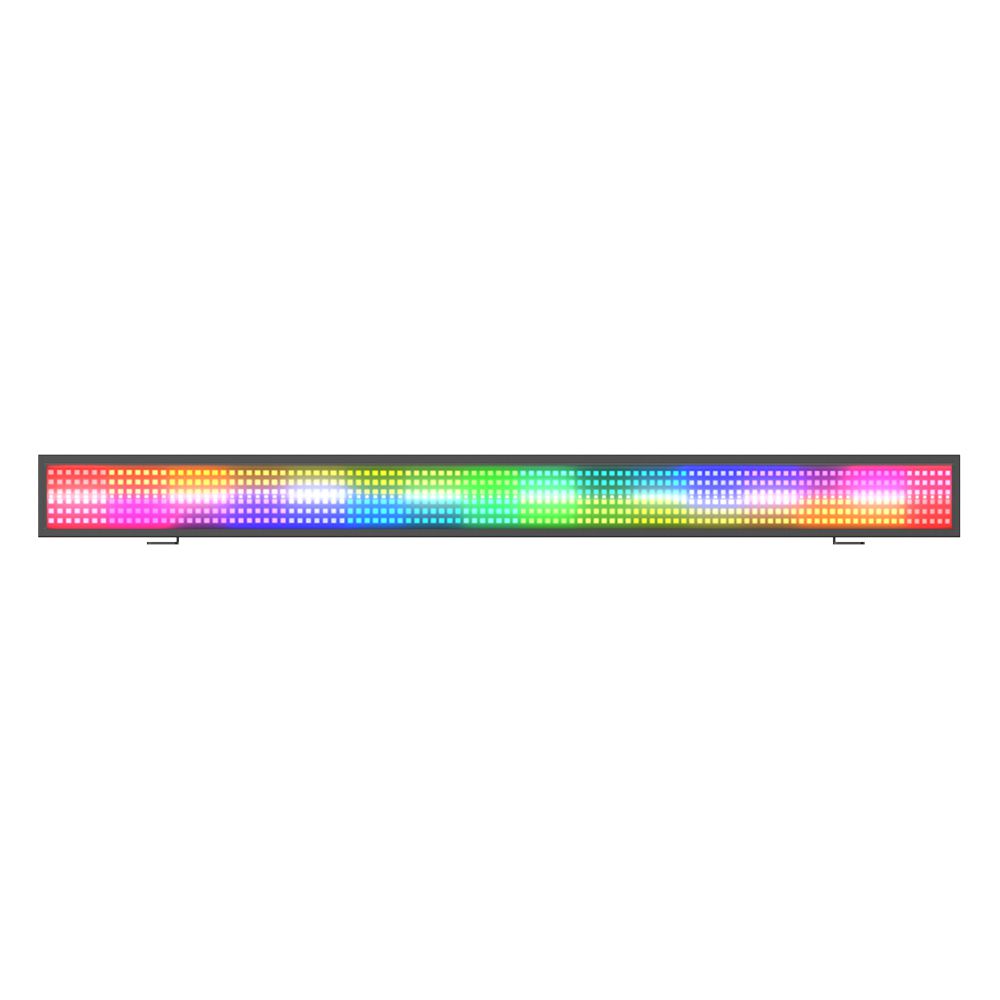

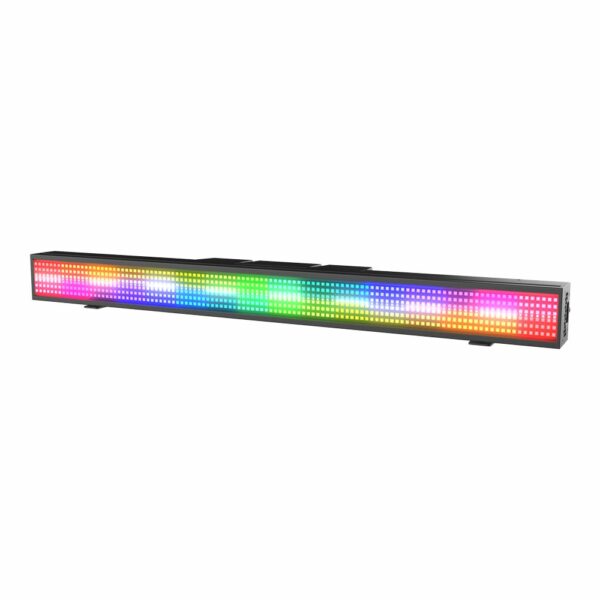

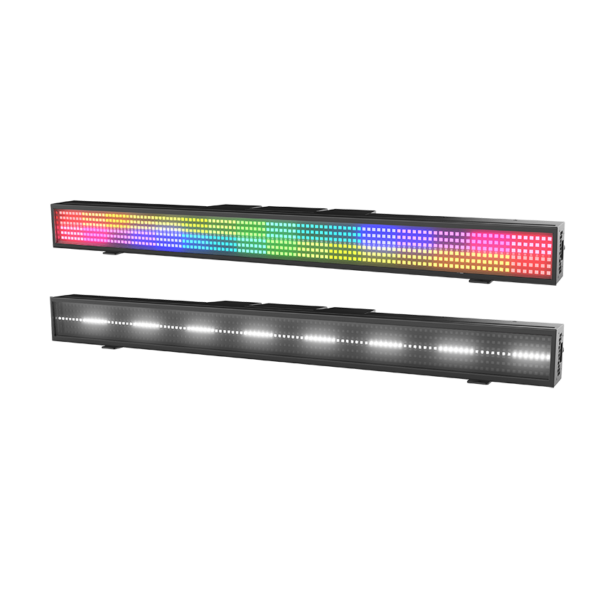

De Acme Pixel Line IP is een pixelbar en strobe-bar in één: 672 RGB-leds verdeeld over 32 aanstuurbare secties, met daartussen 112 koudwitte 3W-strobe-leds in 16 secties. Samen goed voor 21.900 lumen uit een bar van één meter en 8,3 kg. De strobe-leds zitten tussen de RGB-leds verwerkt, zodat er geen “zwarte gaten” ontstaan tijdens een chase. Uniek is de Smart Glass-technologie: met één DMX-kanaal schakelt het voorglas van helder naar frost — van harde pixels naar een egale soft light, zonder los filter.
Pixelbar, strobe-bar en soft light in hetzelfde armatuur

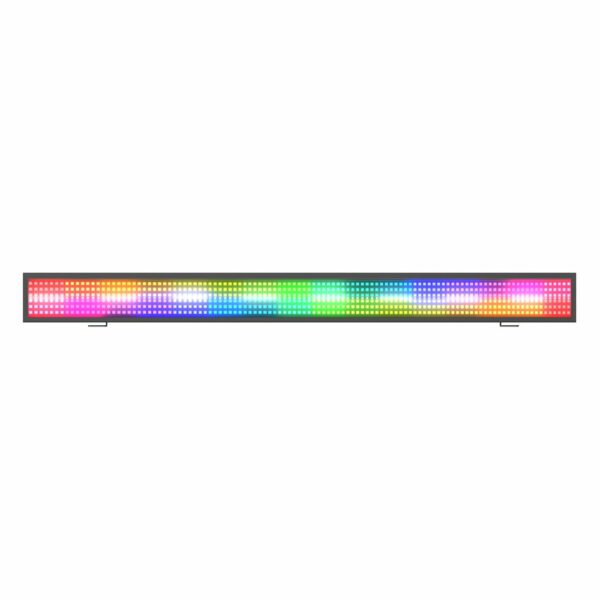

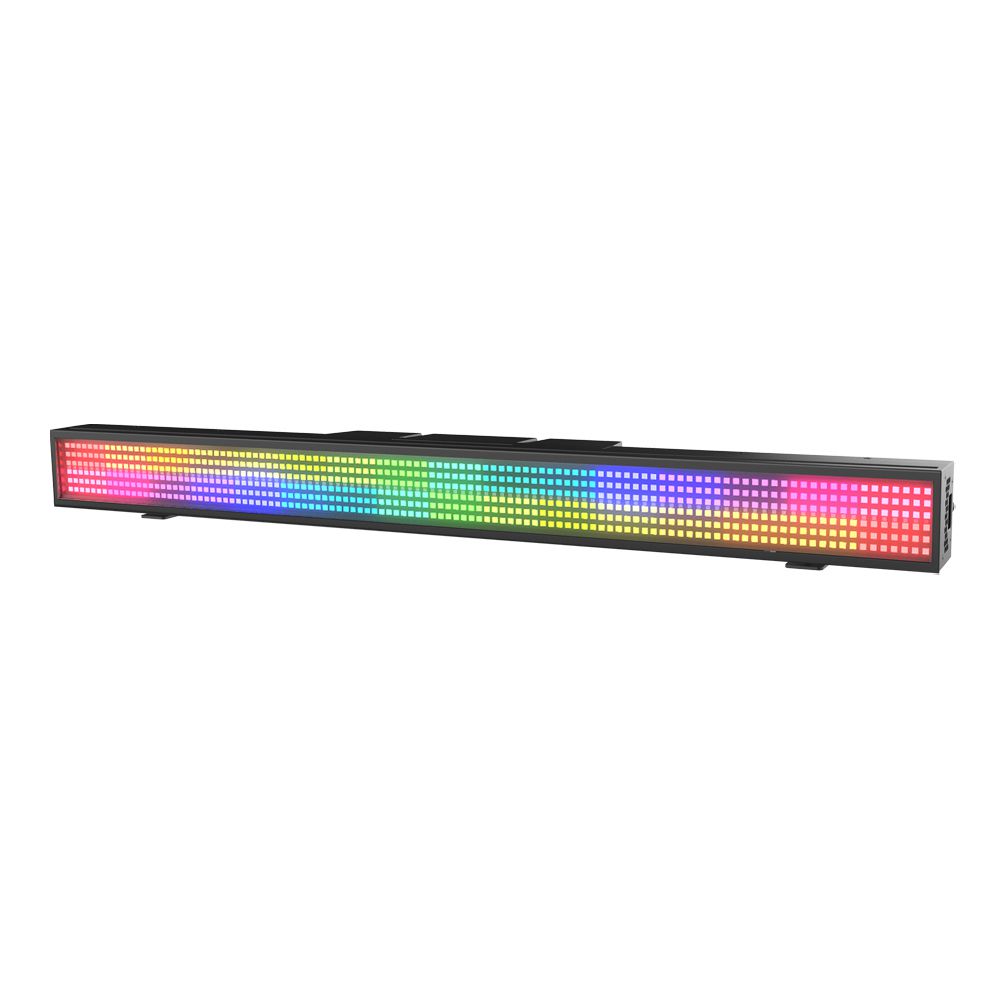

672 RGB in 32 secties
Kleurchases, verlopen en pixelmapping over de hele bar, met 32 secties die je los aanstuurt.

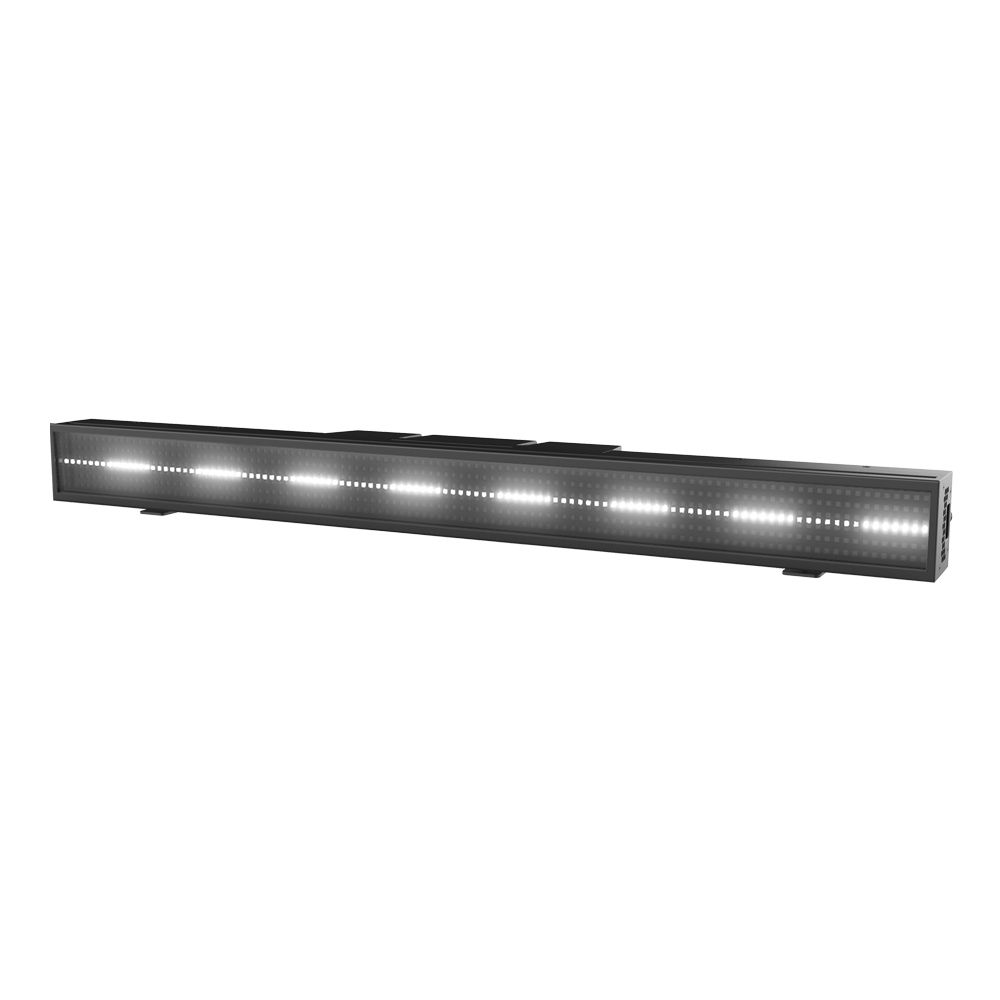

112 koudwitte strobe-leds

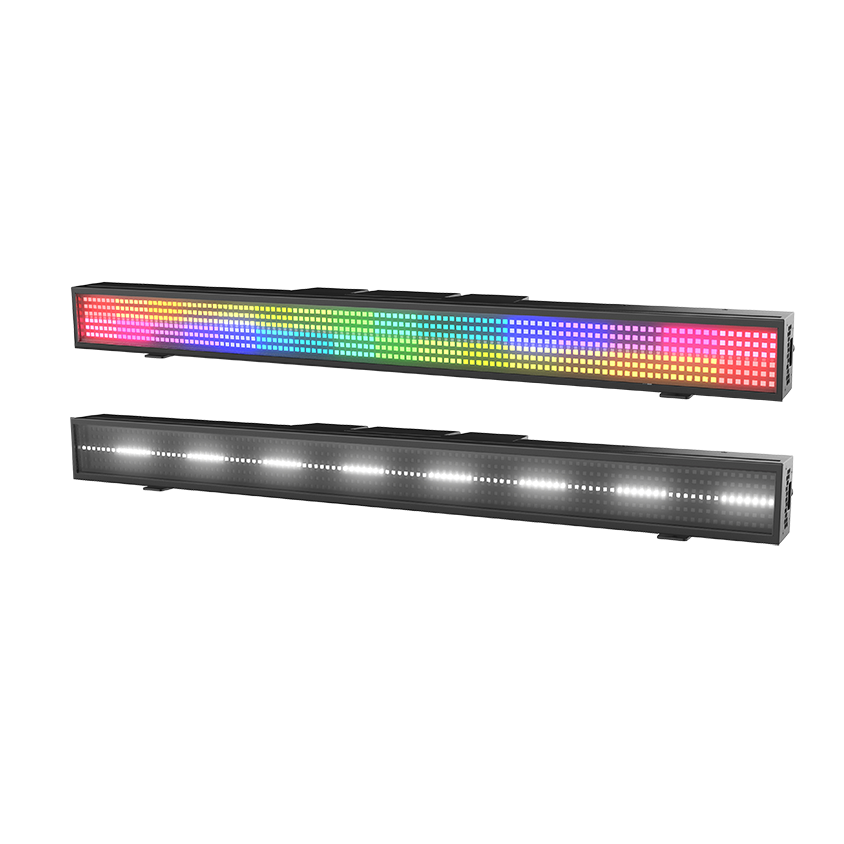

In 16 secties, verwerkt tussen de RGB-leds: harde strobes zonder dat er gaten in je kleurbeeld vallen.
Elektronische frost (Smart Glass)
Gepatenteerd schakelbaar voorglas: van scherpe pixels naar soft light met één DMX-kanaal, zonder slot-in filter.
14 DMX-modi
Van 7 kanalen (bar als geheel) tot 125 kanalen met volledige pixelcontrole — je kiest per productie.
Gereedschapsloos koppelen

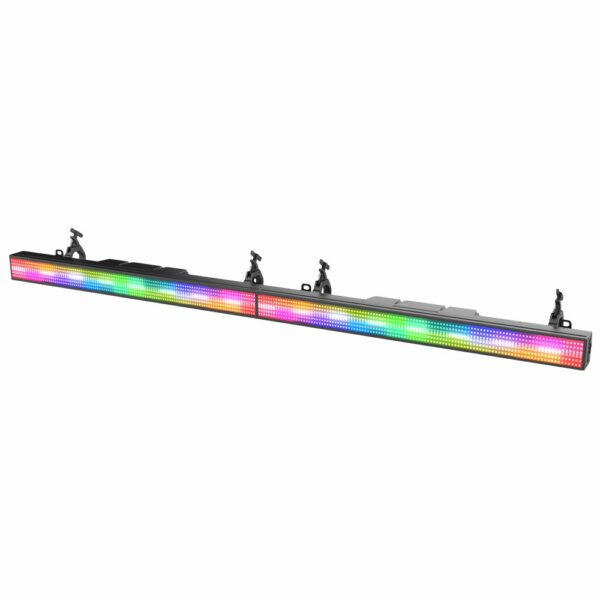

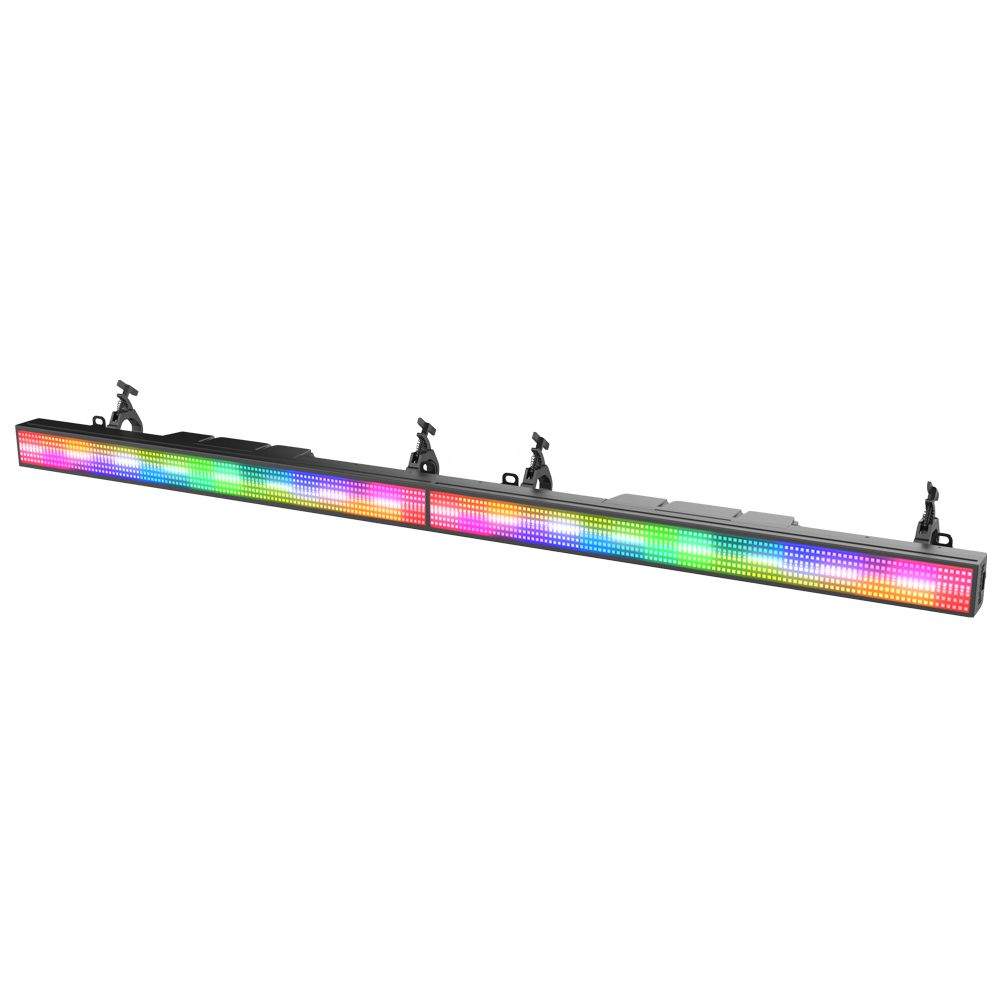

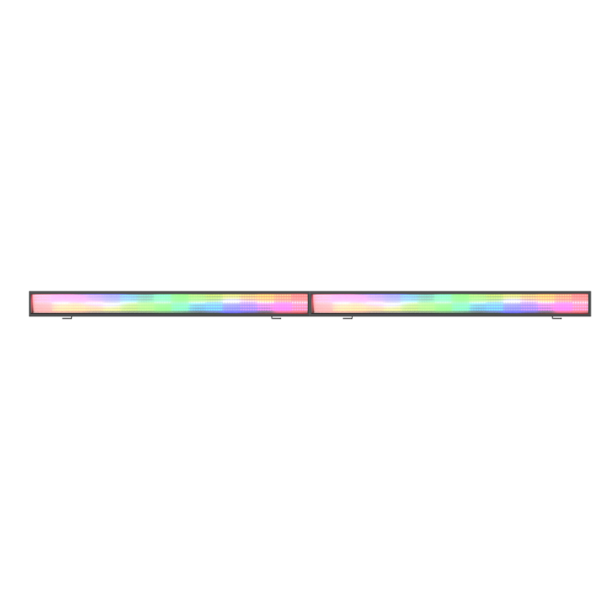

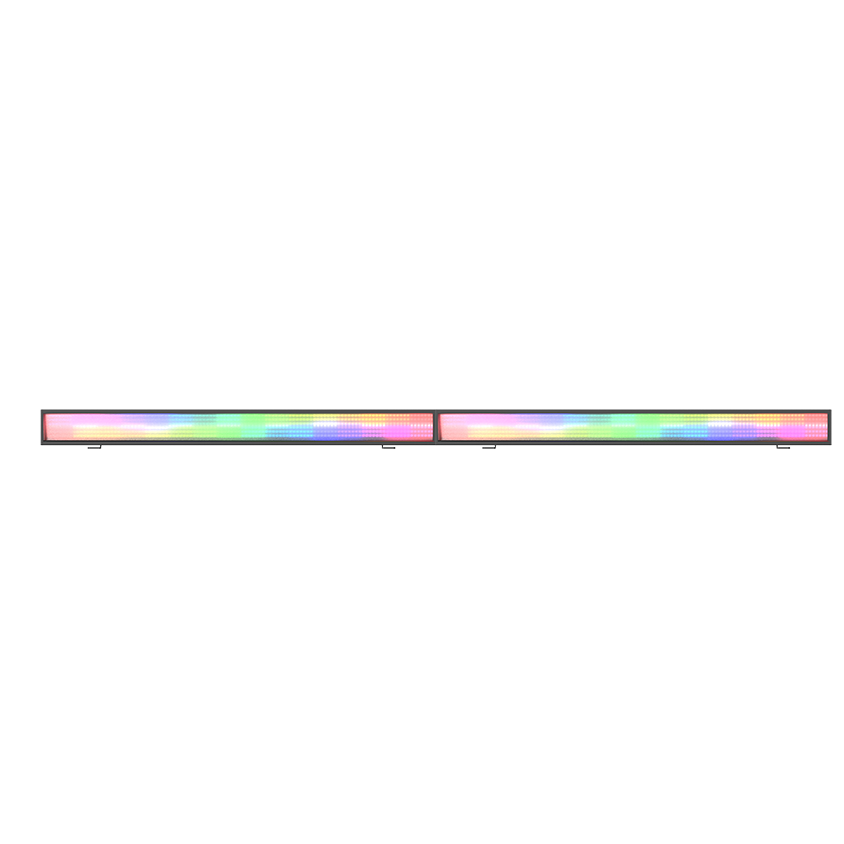

Meerdere bars klik je aan elkaar tot een doorlopende lijn; monteren kan liggend, staand of in de truss.
IP66, 8,3 kg
Weerbestendig voor buiten en licht genoeg om snel te riggen.

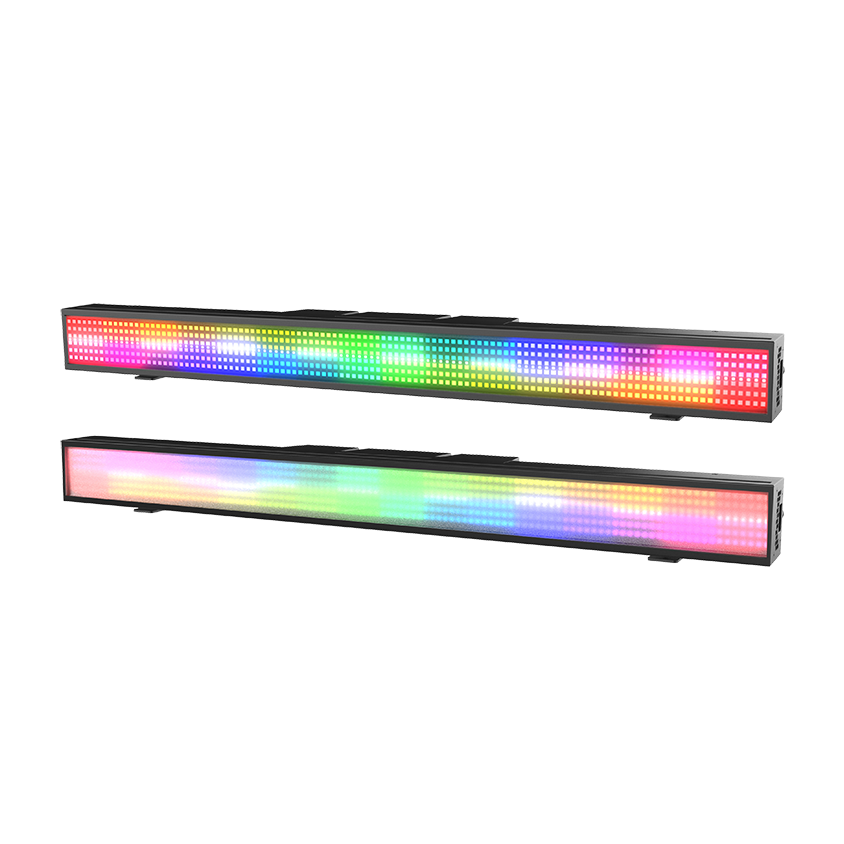

Van strip light naar soft light, zonder frostfilter

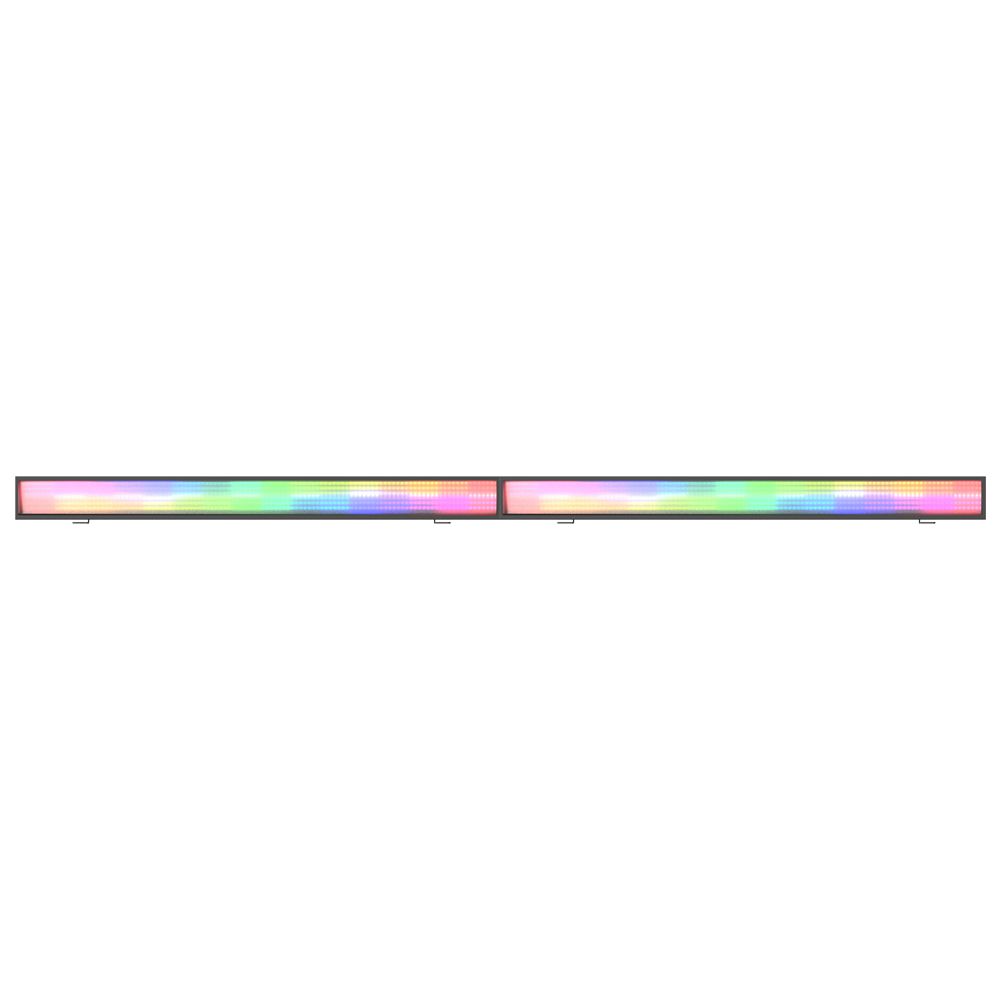

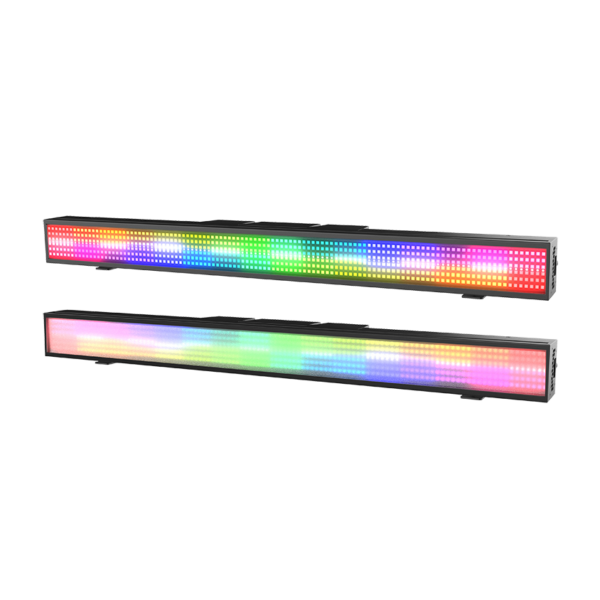

Het voorglas van de Pixel Line IP is schakelbaar. Stuur je het Smart Glass-kanaal aan, dan matteert het glas: dezelfde bar die net nog scherpe pixels en harde strobes gaf, wordt een egale soft light. Zonder los frostfilter, zonder de bar aan te raken en traploos te regelen — ook midden in een cue.
- Gepatenteerd (CN216010577U · US11698183B1 · DE202023101966U1 · FR3134870B3)
- Traploos via DMX, geen mechanisch filter dat kan vastlopen
- 672 x 0,5W RGB in 32 secties · 112 x 3W koudwit in 16 secties
- Kleurtemperatuur 7.000K – 7.500K, levensduur 30.000 uur

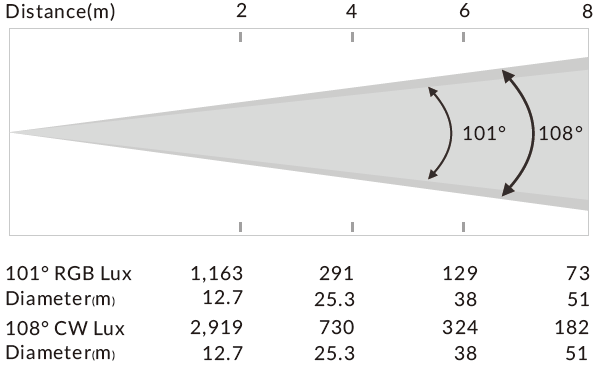

- Beam angle RGB 101° / CW 108°, field angle 149° / 152°
Opgave fabrikant: totale lichtopbrengst 21.900 lumen · opgenomen vermogen 420 W.
Veertien DMX-modi en gereedschapsloos koppelen
De Pixel Line IP kent veertien DMX-modi, van 7 kanalen (de hele bar als één fixture) tot 125 kanalen met controle over elke sectie. Zo past hij zowel in een eenvoudige set-up als in een pixelmapping-rig. Ingebouwde effectmacro’s en kleurpresets schelen programmeertijd.
- DMX-modi: 7 / 15 / 17 / 21 / 33 / 39 / 65 / 68 / 70 / 70N / 112 / 117 / 119 / 125 kanalen
- DMX512, RDM, Art-Net en sACN; firmware-update via de DMX-lijn

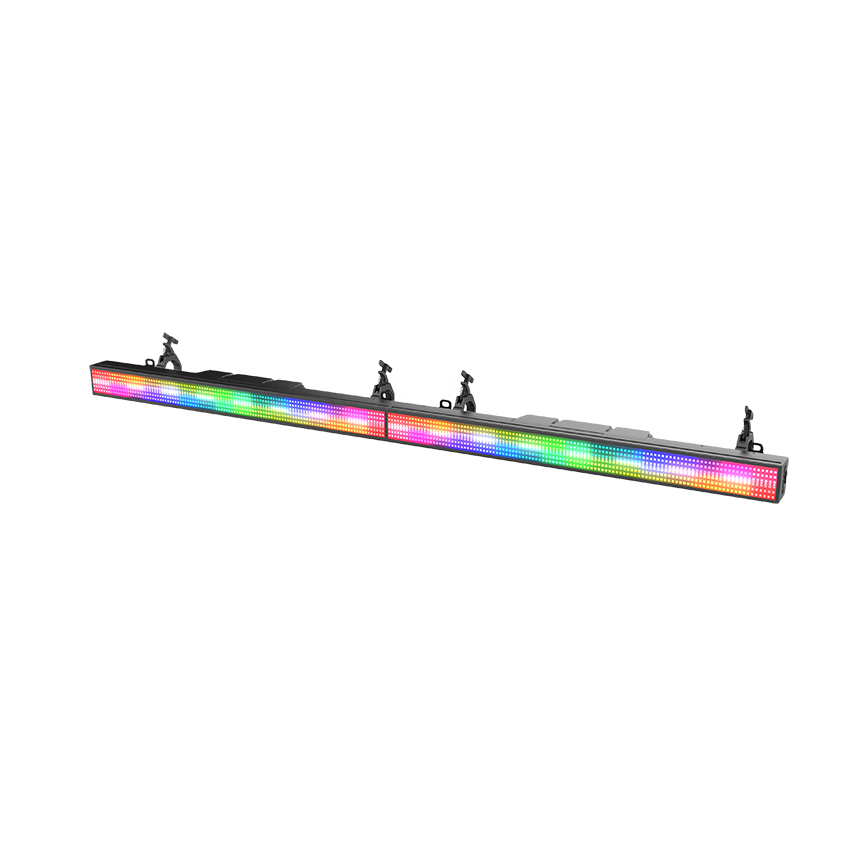

- Gereedschapsloos koppelsysteem voor bars naast elkaar
- Horizontaal of verticaal te monteren, universele werkpositie

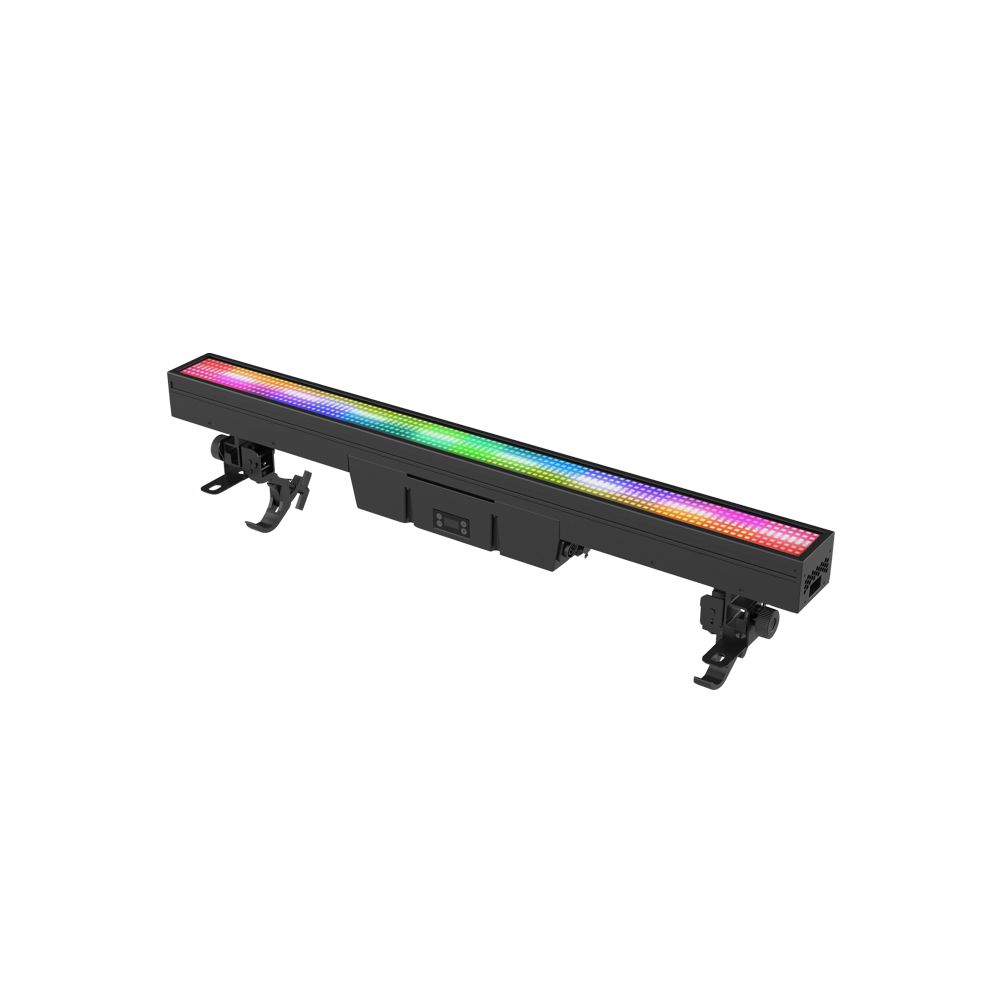

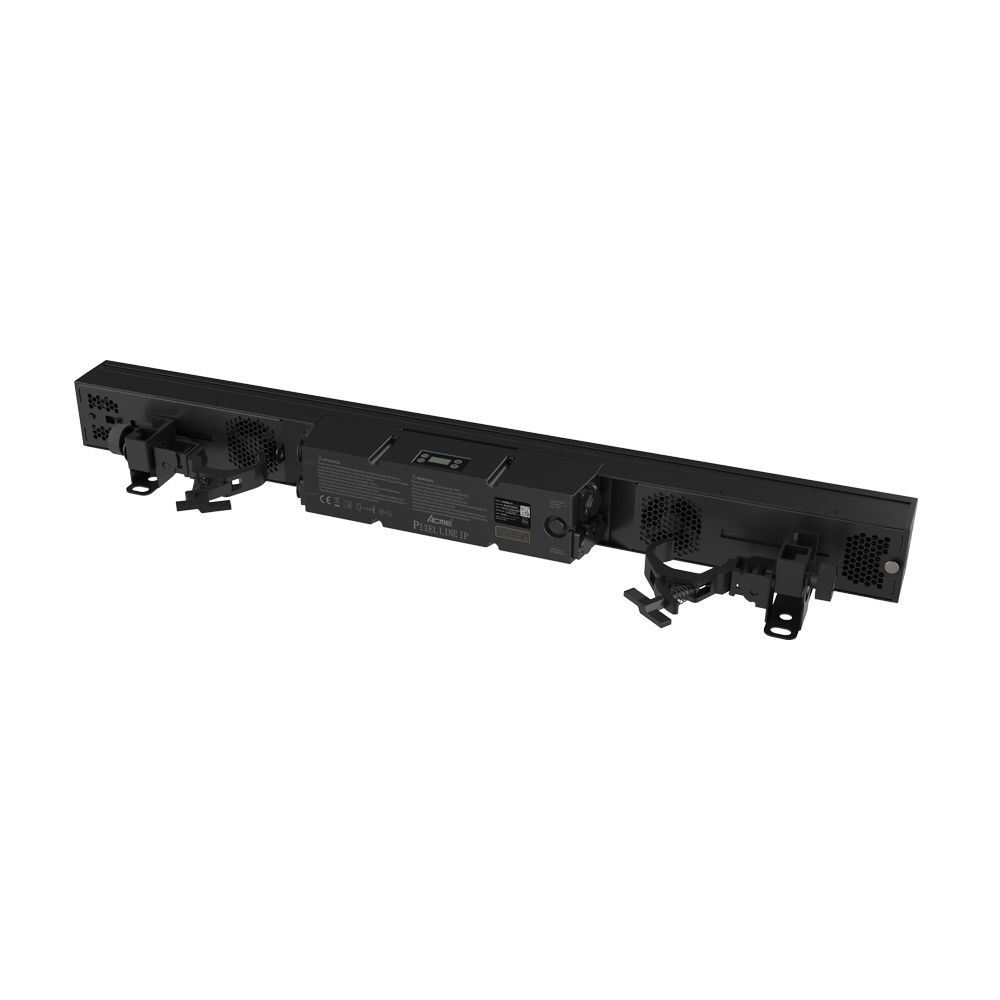

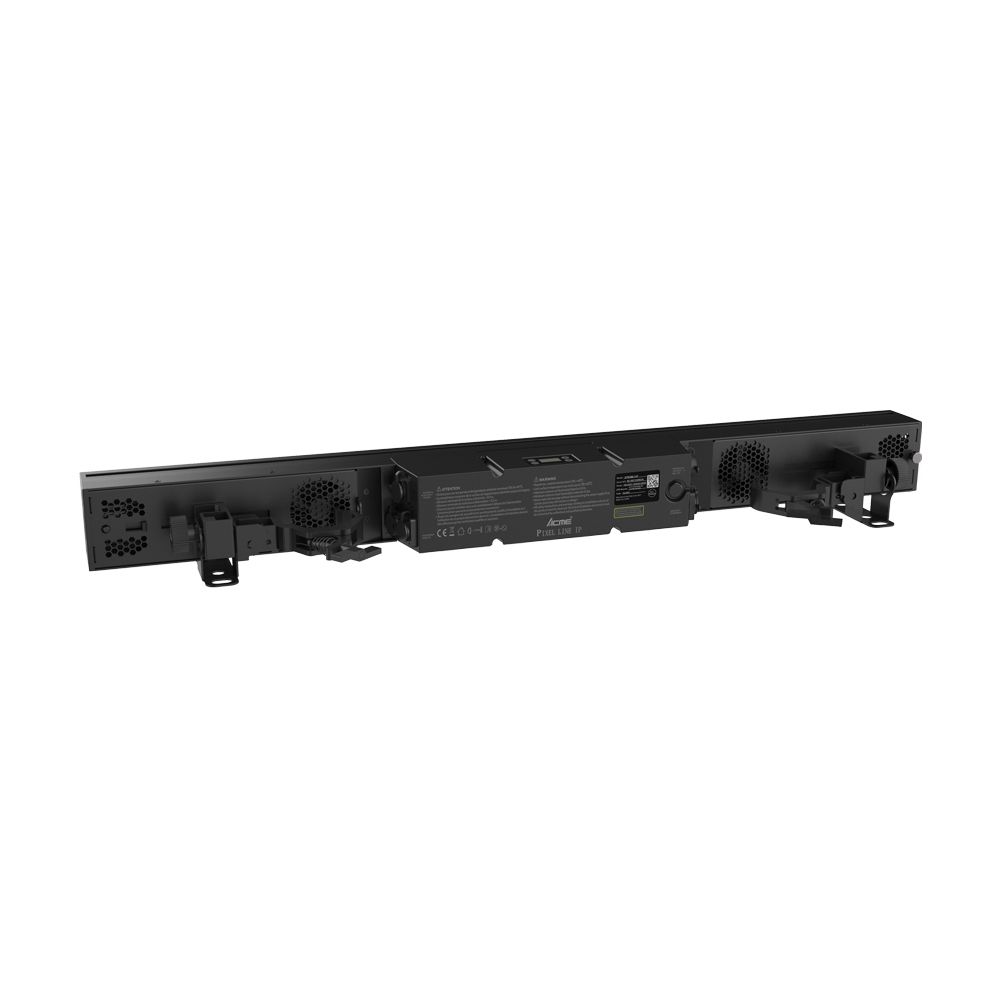

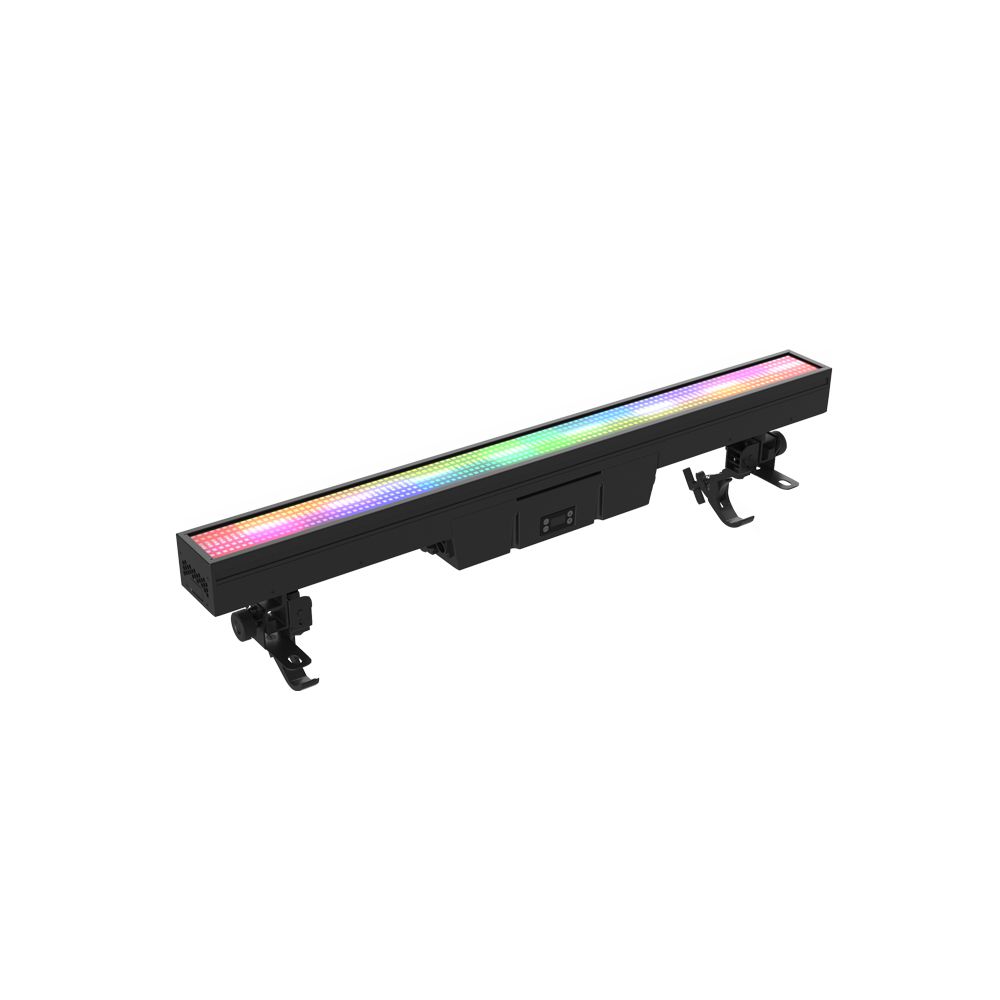

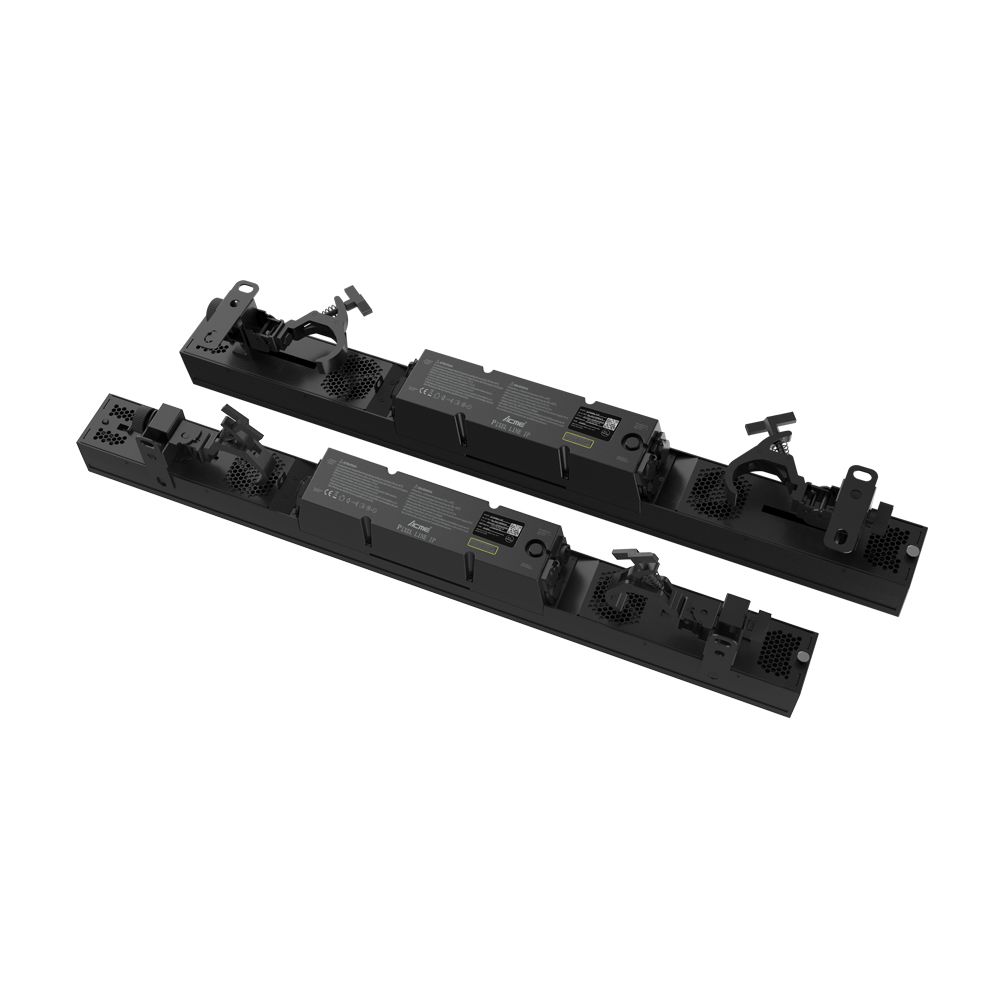

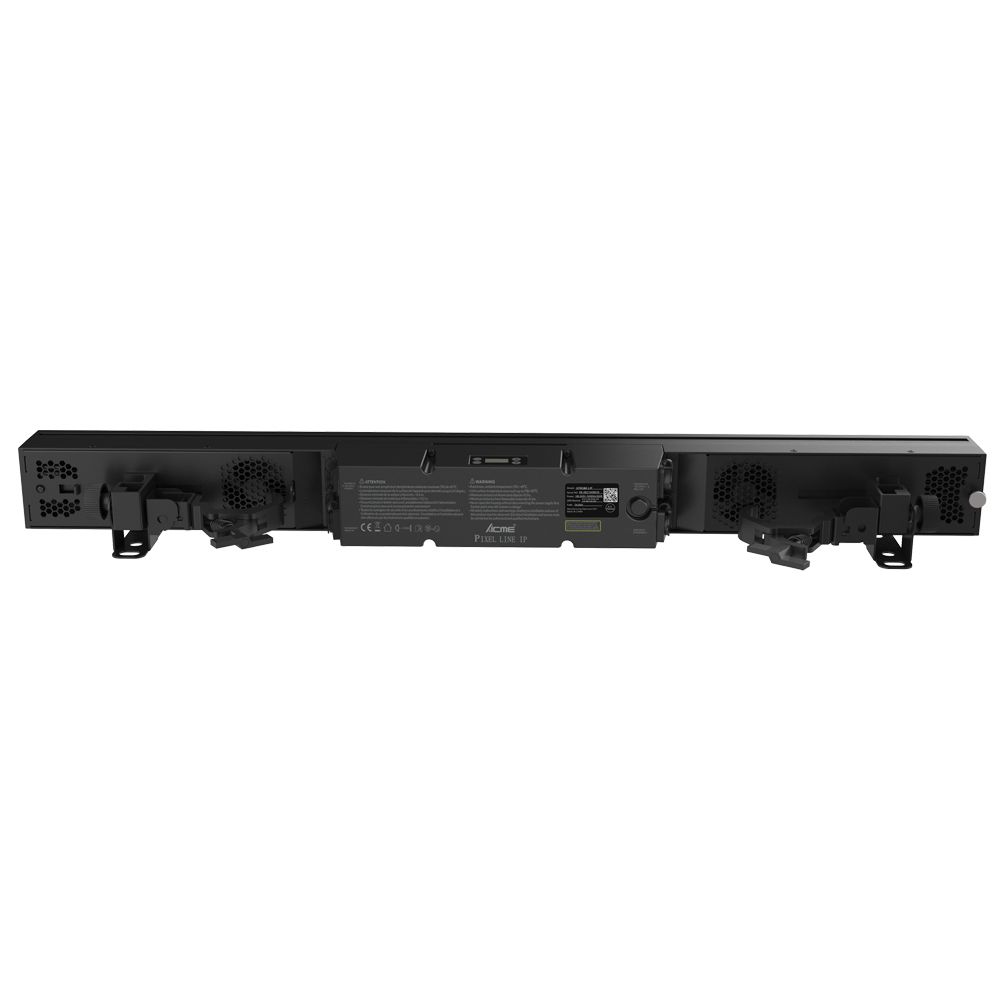

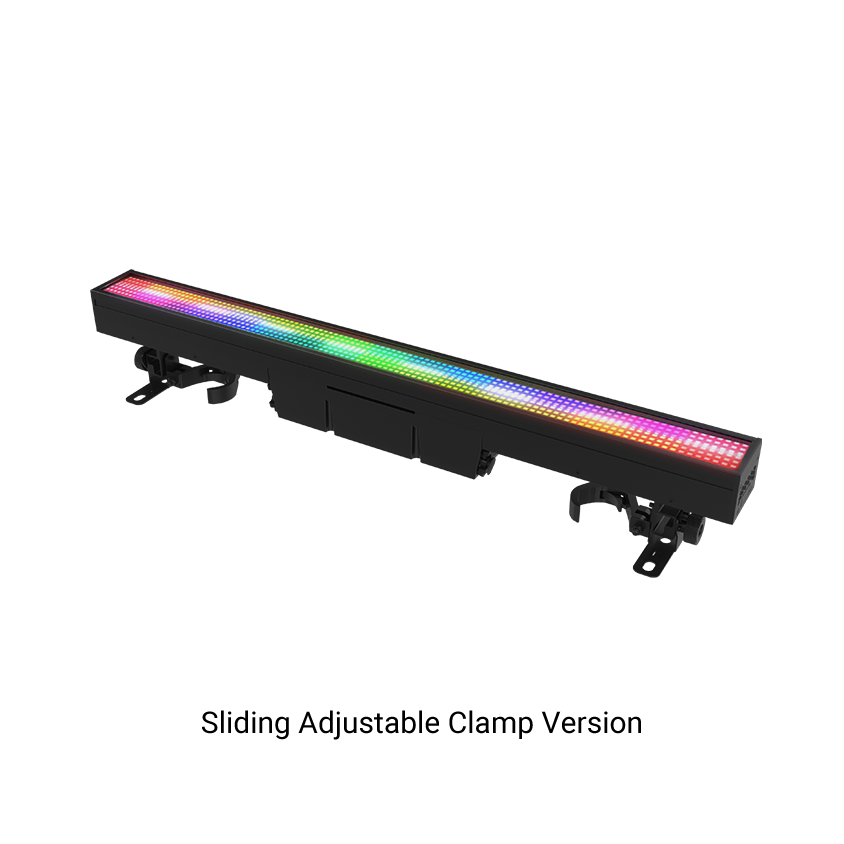

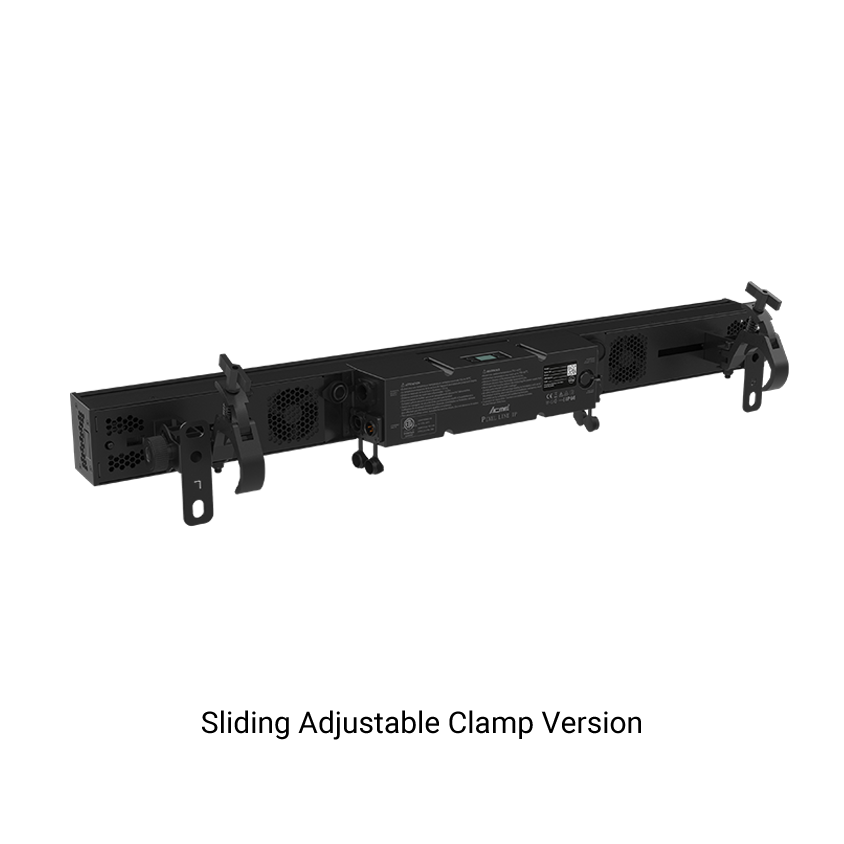

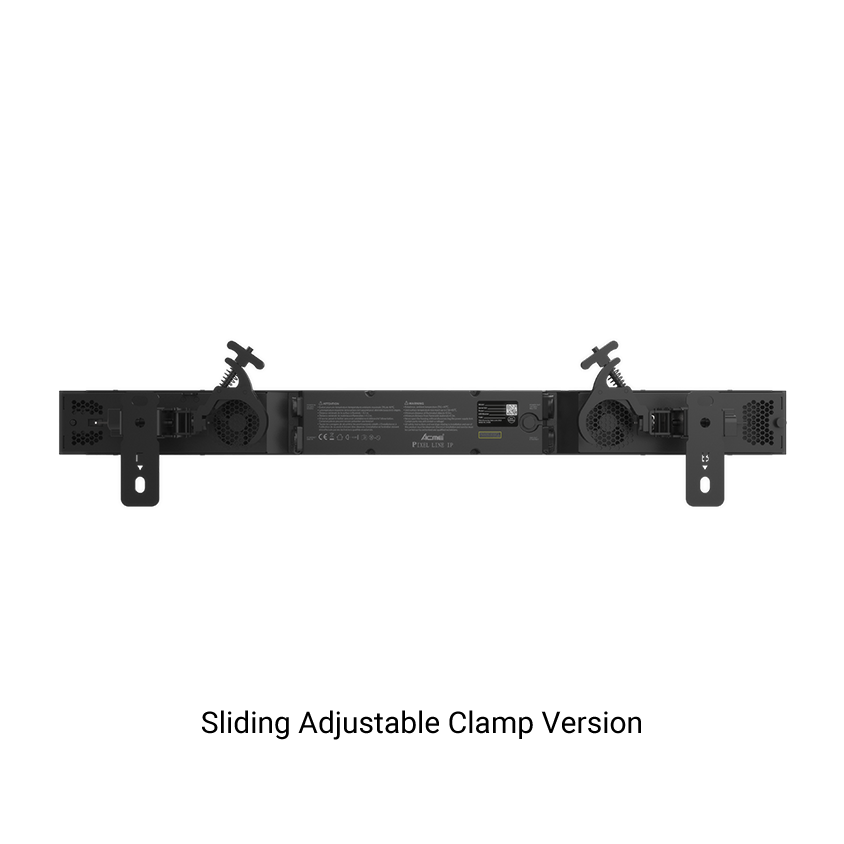

- Twee uitvoeringen: met verstelbare schuifclamp (8,3 kg, wat wij standaard leveren) of met omega-beugels (7,3 kg)
Let op: de twee uitvoeringen kunnen niet aan elkaar gekoppeld worden. Wij leveren standaard de versie met de verstelbare schuifclamp (STROBE 3 IPS), waarmee je de bar direct op buis of truss zet; de omega-versie is op aanvraag leverbaar.
Waar de Pixel Line IP op zijn plek is
Festivals en buitenpodia
IP66: pixels en strobes die tegen regen kunnen, zonder afdekking.
Concerten en tours
Eén bar die pixelmapping, strobe-hits en soft light doet.
Tv-studio en theater
Smart Glass maakt van een harde strip light een egale soft light voor camera.
Architectuur en events
Gekoppelde bars als doorlopende lijn langs een gevel, trap of decorstuk.
De Acme IP66-fixtures
Pixels in een bar, in een bewegende kop of in een hybride? Dit zijn de fixtures die het dichtst bij de Pixel Line IP liggen.
Zien is geloven
Kom naar onze showroom in Bleiswijk of laat ons de Pixel Line IP bij jou op locatie demonstreren — dan zie je het verschil tussen helder glas en frost in één druk op de knop.
Technische gegevens Pixel Line IP
Model
- Modelnaam: PIXEL LINE IP
- Modelcode: STROBE 3 IPS (verstelbare schuifclamp, standaard) · STROBE 3 IP (omega-beugels)
Lichtbron
- 672 x 0,5W RGB-led in 32 aanstuurbare secties
- 112 x 3W koudwit (CW) led in 16 aanstuurbare secties
- Kleurtemperatuur: 7.000K – 7.500K
- Levensduur: 30.000 uur (opgave fabrikant)
Fotometrie en optiek
- Totale lichtopbrengst: 21.900 lumen
- Beam angle: RGB 101° · CW 108°
- Field angle: RGB 149° · CW 152°
- DMX-schakelbare Smart Glass frost (gepatenteerd)
Besturing

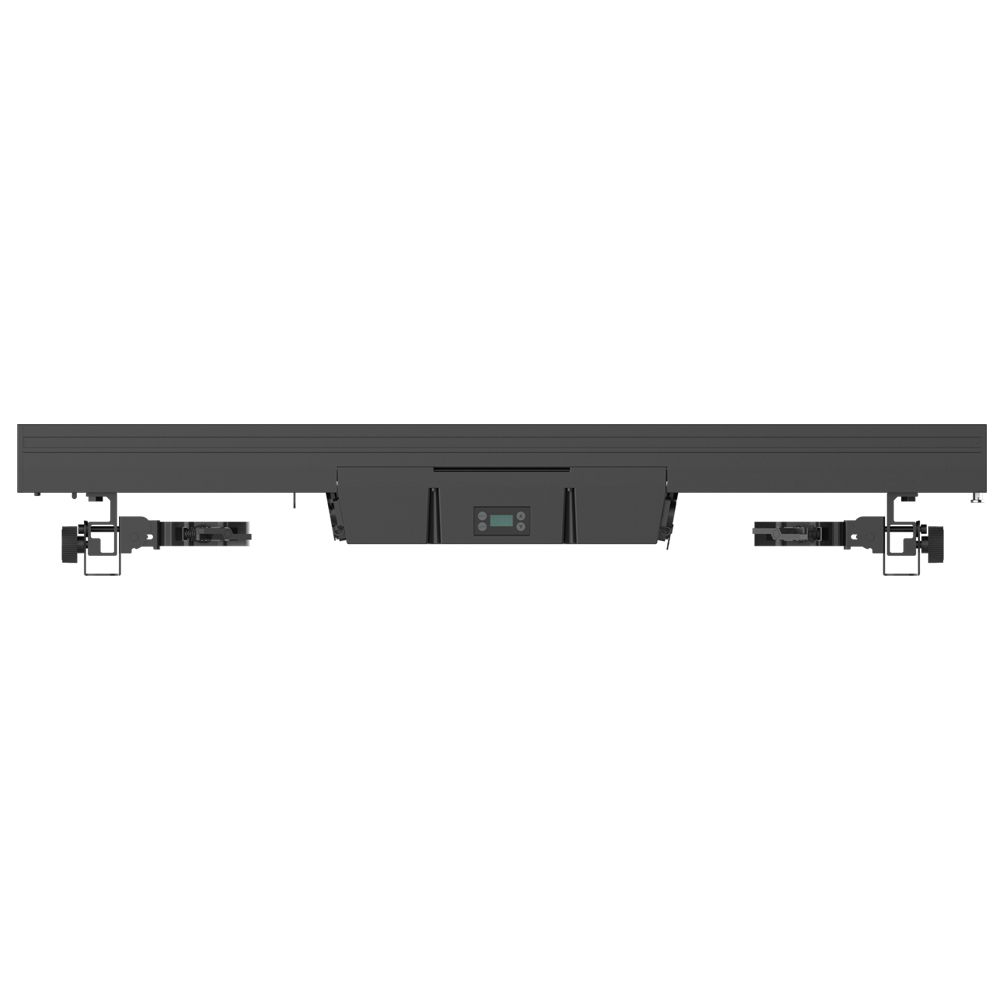

- 4-knops touchpanel met OLED-display
- Protocollen: DMX512, RDM, Art-Net, sACN
- DMX-modi: 14 (7 t/m 125 kanalen)
- Firmware-update via DMX-lijn
Effecten
- Strobe met variabele snelheid
- Dimmen 0-100% met 4 dimcurves
- Ingebouwde kleur- en effectmacro’s
Elektrisch en aansluitingen
- Voeding: 100-240 V~ 50/60 Hz
- Opgenomen vermogen: 420 W
- Power in/out: waterdichte voedingsconnector
- Data in/out: waterdichte 3- of 5-pins XLR en RJ45

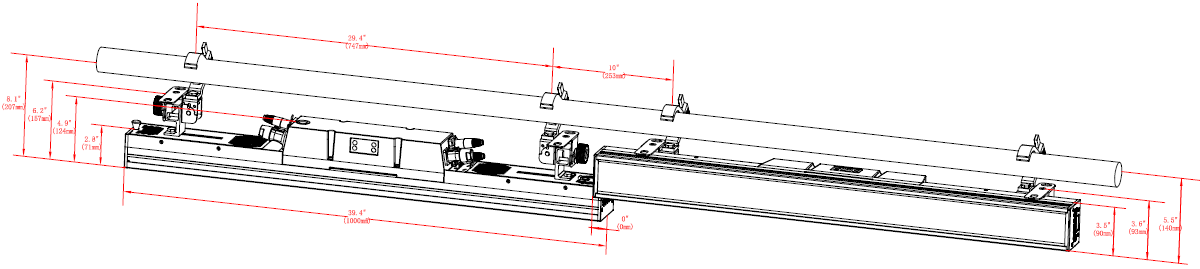

Afmetingen en gewicht
- Clamp-versie (standaard): 1.000 x 192 x 237 mm (b x d x h), 8,3 kg
- Omega-versie: 1.000 x 90 x 124 mm, 7,3 kg
- Doos: 1.085 x 195 x 320 mm, 10,5 kg
- Flightcase (8 stuks): 1.196 x 580 x 750 mm, 126,5 kg
Omgeving en certificering
- Beschermingsklasse: IP66
- Omgevingstemperatuur: -10 °C tot +40 °C
- Maximale oppervlaktetemperatuur: 65 °C
- CE en cETLus, IP-klasse getest
Montage en levering
- Horizontaal of verticaal te monteren, universele werkpositie
- Montagebeugels afhankelijk van de uitvoering: verstelbare schuifclamp (standaard) of 2 x omega-beugel
- Voedingskabel en digitale handleiding

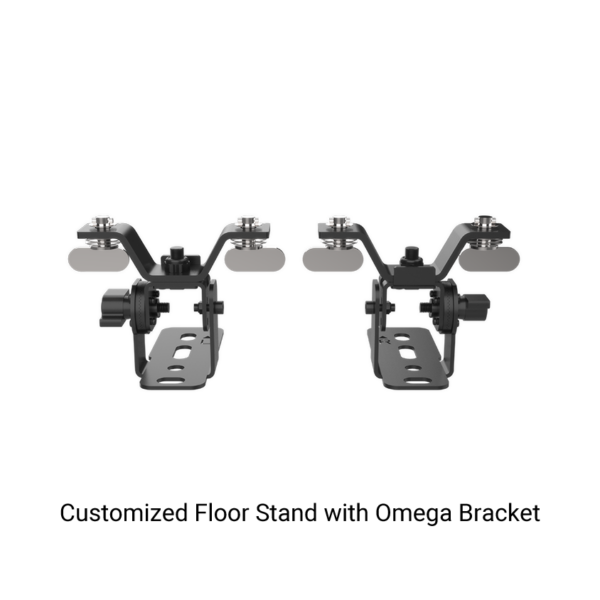

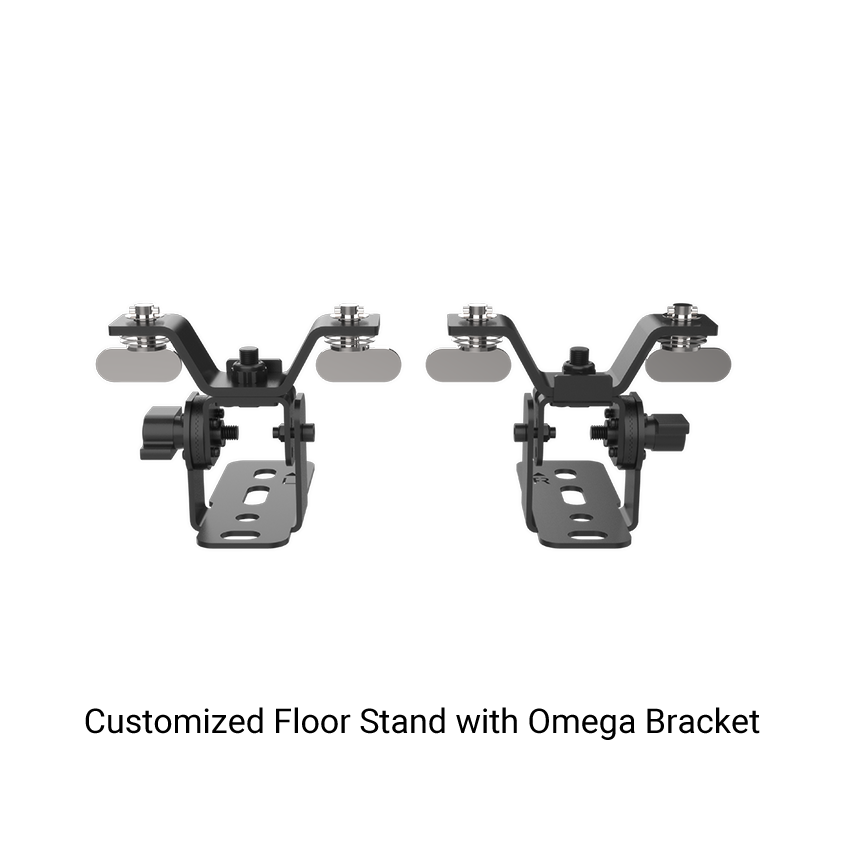

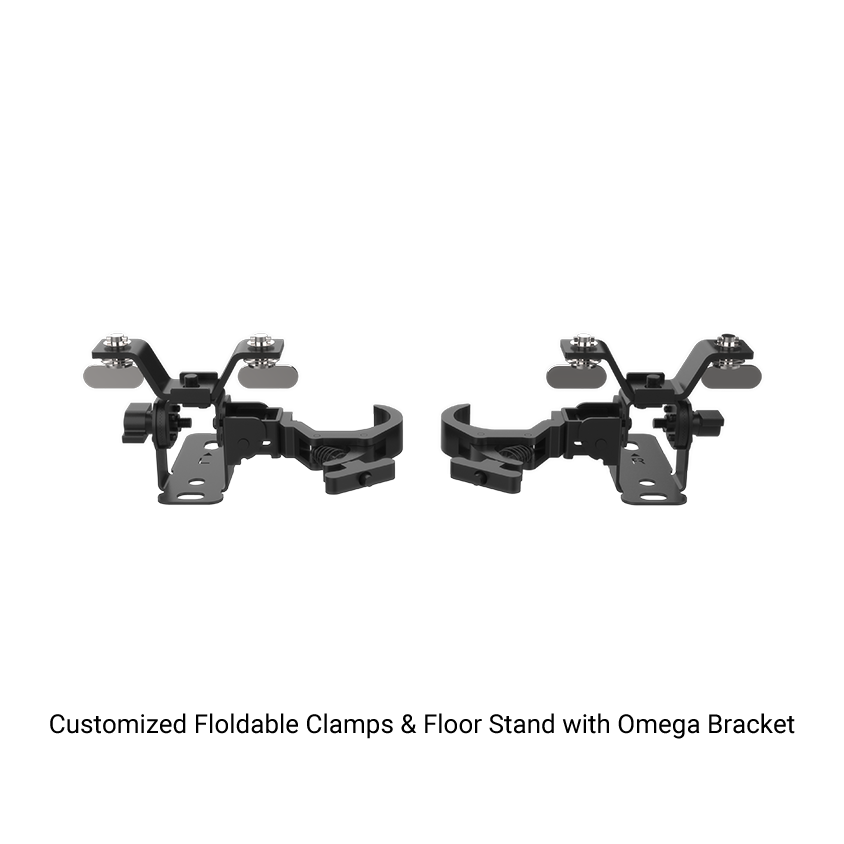

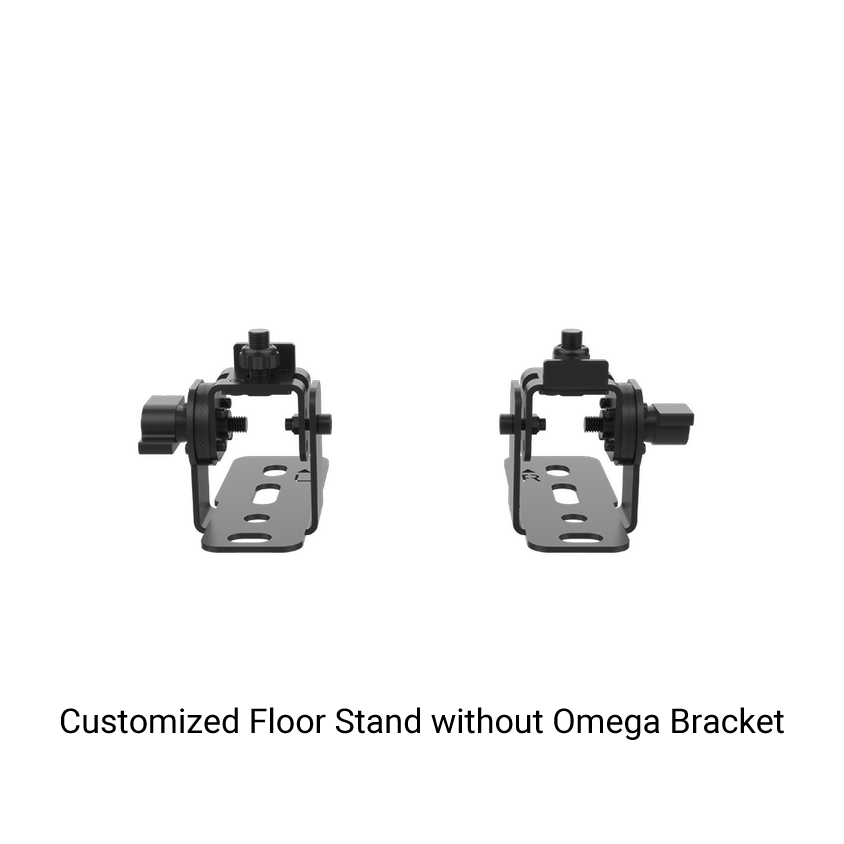

- Optioneel: flightcase, safety SW-02, vloerstatief, opklapbare clamps
Vragen over de Pixel Line IP
Wat doet de Smart Glass-frost precies?
Het voorglas schakelt elektronisch van helder naar mat. Helder geeft scherpe pixels en harde strobes; mat maakt er een egale soft light van. Het gaat via een DMX-kanaal, is traploos en geluidloos, en je hebt dus geen los frostfilter nodig.
Hoeveel bars kan ik koppelen?
Mechanisch koppel je ze gereedschapsloos tot een doorlopende lijn. Hoeveel er op één stroomgroep en DMX-universe kunnen, hangt af van de gekozen modus (7 tot 125 kanalen per bar) en het vermogen (420 W per bar) — wij rekenen het graag met je door.
Wat is het verschil tussen de twee uitvoeringen?
Wij leveren standaard de STROBE 3 IPS met verstelbare schuifclamp (8,3 kg): die zet je direct op buis of truss. De STROBE 3 IP heeft omega-beugels en weegt 7,3 kg; die is op aanvraag leverbaar. Let op: de twee versies kunnen niet aan elkaar gekoppeld worden.
Kan hij buiten blijven hangen?
De bar is IP66 met waterdichte connectoren en werkt van -10 °C tot +40 °C. Voor festivals en buitenpodia is dat precies waarvoor hij gemaakt is.
Hoeveel DMX-kanalen heb ik nodig?
Van 7 kanalen als je de bar als één fixture gebruikt tot 125 kanalen voor volledige controle over alle 48 secties. Veertien modi in totaal, dus er is altijd een modus die bij je console en universe-indeling past.
